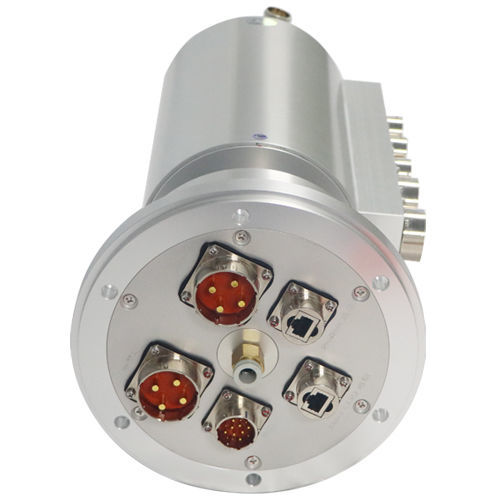

電動式スリップリング DHS150-34-1Q

ハイブリッド型ガスロボット用

概要
ガス-電気スリップリング。ガス媒体と電気（電力・信号）を同時伝送するためのカスタムガス-電気ハイブリッドスリップリングです。

製品概要
DHS150-34-1Q ガス-電気スリップリング、外径150 mm。電気回路総数：34回路（通信リング10 + 電力リング24）。例示構成の最大電流：45 A。定格電流・電圧はカスタマイズ可能。全ての電気インターフェースは航空用コネクタを使用。外部ガススリップリングを備え、流通孔 ∅8、送気管外径 ∅10、最大作動圧力 0.8 MPa。回転角度および回転速度検出用に一端にインクリメンタルエンコーダを装備し、保守のため着脱可能です。

特長

• 360°連続回転でガス・電力・信号を同時伝送。
• 1/2/3/4/5/6/8/10/12/16/24 のガスチャネルに対応。ガスポート規格 G1/8" および G3/8"。パイプ径はカスタマイズ可能。
• 1〜128 の電気チャネル（電力または信号）をサポート。接点材料は貴金属、硬めの金めっきで低トルクかつ安定伝送。
• 圧縮空気、真空、油圧油、水、温水、冷却液、蒸気等の媒体伝送が可能。高速・高圧仕様は要求に応じて対応。
• 速度・位置フィードバック用のエンコーダオプションあり。保守のため着脱可能。

主な用途

• 自動化システム：ロボット、自動生産ライン、工作機械。
• 医療機器：精密計測機器、電気外科機器等。
• 海洋・オフショア：吸砂船、大型クレーン。
• 航空宇宙：太陽追尾プラットフォーム、エンジン関連試験装置等。

当社の強み

• 20年以上の業界経験、OEM/ODM対応、複数の技術特許保有。
• 社内試験設備による検査、高い回転精度、低電気ノイズ、長寿命。接点は貴金属めっき。
• 販売日から12か月の保証（人為的損傷を除く）。品質問題に対する無償修理または交換、技術情報や定期的なトレーニングサポートを提供。

標準外形図
外形寸法図は製品ドキュメントにて提供可能です。

仕様

• モデル：DHS150-34-1Q
• 外径：150 mm
• 回路数：34
• 電気チャネル：通信リング10 + 電力リング24
• 最大電流（例）：45 A（定格電流はカスタマイズ可能）
• 定格電圧：0~240 VAC/VDC
• 動作温度：-40°C ～ +65°C
• 動作湿度：≤70%
• 保護等級：IP65
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @ 50 Hz, 60 s, 2 mA
• 接触材料：貴金属
• 動的接触抵抗変動：≤10 mΩ
• リード線：カラーTeflon絶縁、錫メッキ撚線フレキシブルワイヤ
• リード線長：500 mm + 20 mm
• 回転速度：0 ~ 600 rpm
• 外部ガススリップリング：流通孔 ∅8；送気管外径 ∅10；最大圧力 0.8 MPa
• エンコーダ：一端にインクリメンタルエンコーダを搭載し、位置・速度検出が可能；交換のため着脱可
