油圧スリップリング DHS165-6-1F-2S-2Y

光ファイバーハイブリッド型産業用

短い説明
DHS165-6-1F-2S-2Y ハイブリッドスリップリングは、電力/信号の電気伝送、光ファイバー伝送、流体（ガス/液体）伝送を組み合わせて行う製品です。ユニットは6回路の電気、1回路の光ファイバー、2つの信号回線、2つの液体チャンネルを統合し、空気圧/油圧および光学経路を用いて回転インターフェースへ複数媒体を供給します。電気・光・流体の同時伝送を必要とする産業用回転システム向けに設計されています。

製品図

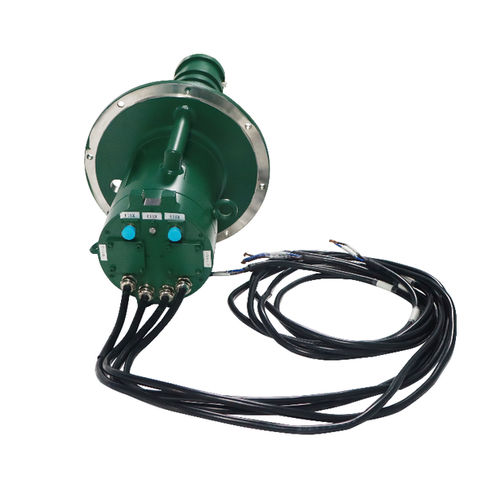

製品図および製品画像は、DHS165-6-1F-2S-2Y ハイブリッドスリップリングの寸法と構成を示しています。取り付けインターフェースや寸法公差については、製品ページの図面を参照してください。

当社の強み

• モジュール設計で、用途に応じたフルカスタマイズが可能です。
• 複数のIngiantスリップリングシリーズを用意し、幅広い産業用途に対応。特注対応や既存システムへの統合をサポートします。
• メーカー仕様：長寿命（20年以上 / >8億回転）、高品質な構成部品、電気および流体インターフェースの設定が可能。

技術仕様（製品表より）
モデル: DHS165-6-1F-2S-2Y
回路数: 電気6回路
動作温度: -40℃ ~ +65℃
定格電流: 仕様に応じて設定可能 / カスタマイズ可能
動作湿度: ≤70%
定格電圧: 0 ~ 240 VAC/VDC
保護等級: IP54
絶縁抵抗: ≥1000 MΩ @ 500 VDC
筐体材質: アルミニウム合金
耐電圧: 1500 VAC @ 50 Hz, 60 s, 2 mA
電気接点材料: 貴金属
動的抵抗変動: < 10 MΩ
リード線仕様: カラーTeflon絶縁、錫メッキ撚り線、柔軟タイプ
回転速度: 0 ~ 600 rpm
リード線長: 500 mm + 20 mm

特徴 / 技術仕様

• モデル: DHS165-6-1F-2S-2Y
• 電気6回路
• 光ファイバー1回線
• 信号2回線
• 液体2チャネル（空気圧/油圧伝送対応）
• 動作温度範囲: -40℃～+65℃
• 定格電圧: 0–240 VAC/VDC
• 定格電流: 設定可能 / カスタマイズ可能
• 保護等級: IP54
• 絶縁抵抗: ≥1000 MΩ @ 500 VDC
• 耐電圧: 1500 VAC @ 50 Hz、60 s（2 mA）
• 電気接点: 貴金属
• 動的抵抗変動: < 10 MΩ
• リード線: カラーTeflon絶縁、錫メッキ撚り線、長さ500 mm + 20 mm
• 筐体: アルミニウム合金
• 最大回転速度: 最大600 rpm
