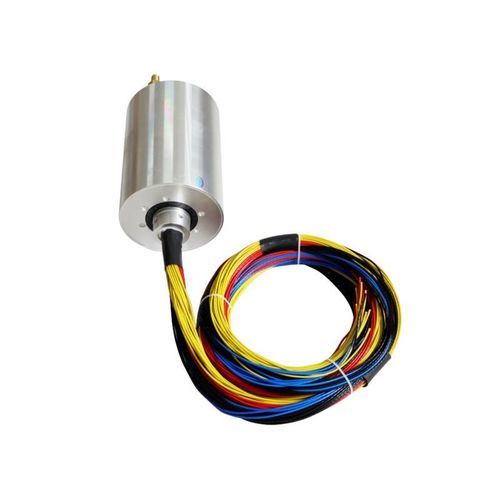

産業用スリップリング

オフショア用マリン用クレーン用

概要
高電流スリップリング（外径180mm、独立電力チャンネル4、チャンネルあたり400A）。産業重機、建設機械、海洋用途の超高出力回転システム向けに設計され、各チャンネル400Aの連続供給、IP65相当の保護、優れた耐衝撃・耐振動性を備えます。

製品説明
外径180mmの高電流スリップリングは、クレーン、掘削機、タレット、大型回転プラットフォームなどの重負荷回転機器向けに設計された回転電力コネクタです。各400Aの独立4チャネルにより大規模な電力伝送が可能で、接触抵抗の低減と発熱抑制を実現します。高導電性銅合金および貴金属合金ブラシを採用し、高振動・過酷温度環境での長寿命運用に最適化されています。

パラメータ / 表
電力チャネル数 : 独立4チャネル
定格電流（チャネル毎） : 400A（連続定格）
定格電圧 : 0~690VAC / 400VDC
外径 : 180mm
保護等級 : IP65（IP67対応可）
接触材料 : 高導電銅合金 + 貴金属合金ブラシ
配線仕様 : AWG8#/AWG6#、多股銅線、PTFE絶縁、錫メッキ導体
耐熱温度範囲 : -40°C～+150°C
機械的寿命 : 定格負荷下で8百万回転以上
取付方式 : フランジまたはスリーブのカスタム取付可

コア設計と性能上の利点

• 4×400Aの超高出力：独立4チャネルが継続的かつ安定した高電流を供給し、多股銅導体が抵抗と発熱を最小化します。
• 外径180mmの堅牢構造：大径ハウジングを強化し、構造安定性と放熱性を両立。シールで粉塵・水・油を遮断します。
• 過酷環境での信頼性：衝撃・振動耐性、広温度範囲での動作、屋外・海洋用途に適した堅牢なシーリング。

信頼性とメンテナンス

• IP65の防塵・防水性能（IP67対応オプションあり）。
• 産業基準に準拠する衝撃・振動耐性により、重負荷運転時でも接触不良を防ぎ安定した性能を維持します。
• 高温PTFE絶縁と耐酸化導体により、-40°C～+150°Cでの性能維持が可能です。

低発熱・低メンテナンス設計
貴金属合金のブラシ接触構造は接触抵抗と摩擦熱を低減し、動作温度を下げ寿命を延ばします。色分けされた高電流ケーブルにより配線・保守作業が容易です。端子・コネクタは機械のインターフェースに合わせてカスタマイズ可能です。

適用シナリオ

• 大型建設機械：大型移動式クレーン、回転式掘削装置、コンクリートポンプ車、作業用高所作業台
• 産業・港湾機器：ガントリークレーン、船の荷揚げ装置、産業用ロボットの回転台
• 海洋・オフショア：海洋掘削プラットフォーム、船上回転機構、船舶用クレーン
• 軍事・防衛：戦車の砲塔、回転式レーダープラットフォーム、防衛用重機器
• 鉱山機械：地下掘削機、大型コンベヤの回転継手

仕様 / 技術データ

• モデルファミリ：高電流スリップリング
• 外径：180mm
• 電力チャネル：独立4チャネル
• 定格電流（チャネル毎）：400A連続
• 定格電圧：0~690VAC / 400VDC
• 保護：IP65（IP67対応可）
• 接触材料：銅合金 + 貴金属合金ブラシ
• 配線：AWG8#/AWG6#、多股銅線、PTFE絶縁、錫メッキ
• 絶縁温度：-40°C～+150°C
• 機械寿命：> 8百万回転（定格負荷下）
• 取付：フランジまたはスリーブのカスタム対応
