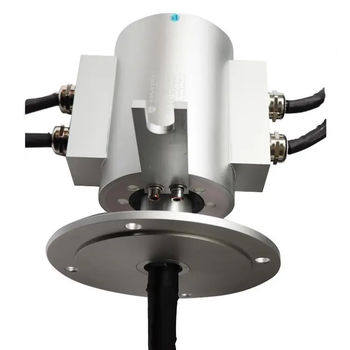

海洋用途スリップリング

産業用真ちゅう製PTFE

短い説明
この高電流スリップリングは外径130mm、IP65保護等級、独立した200A電源チャネルを4系統搭載し、重機用に設計されています。過酷な屋外環境でも連続した信頼性の高い電力伝送を提供し、掘削機、クレーンなどの回転機器での振動・衝撃耐性と長寿命を実現します。

製品説明
Ingiantの外径130mm高電流スリップリングは、建設機械や重工業の要求に応える回転型電気コネクタです。独立した4系統の200A電源チャネルとIP65の防塵・防水シールにより、掘削機、移動式クレーン、高所作業台、回転式掘削装置などの固定部と回転部間で途切れのない電力伝送を実現します。振動、衝撃、厳しい気象条件に耐える設計により、現場での稼働停止とメンテナンスを低減します。

パラメータ / 仕様表
項目 | 仕様
チャネル数 | 4独立電源チャネル
定格電流（チャネル当たり） | 200A
定格電圧 | 0~380VAC / 240VDC（産業用三相電源に対応）
外径 | 130mm
保護等級 | IP65（防塵、あらゆる方向からの低圧水噴流に耐える）
配線仕様 | AWG12 / AWG10 色分けPTFE（テフロン）絶縁、錫メッキ撚り線銅（フレキシブル、カスタマイズ可）
接触材料 | 貴金属合金ブラシ＆リング（低接触抵抗、高耐摩耗性）
絶縁材料 | 高温PTFE（テフロン）
使用寿命 | >10百万回転（定格負荷時）

コア設計と性能特長

• 4×200Aの高電流電源チャネル — 4系統の独立した200Aチャネルは、高出力の三相伝送と補助回路をサポート。並列撚りの銅導体により抵抗と発熱を抑え、連続した重負荷運転でも安定稼働します。
• IP65の過酷環境対応 — 密封ハウジングにより粉塵や水の侵入を防止し、雨、泥、振動のある屋外の施工現場に適応。内部接触部の汚染を抑え、メンテナンス頻度を低減します。
• 外径130mmのコンパクト堅牢構造 — 130mmの外径は設置スペースと高電流容量のバランスに優れ、旋回体や回転継手の限られたスペースに適合。衝撃・振動耐性を高めた金属ハウジングを採用しています。
• 高品質材料と信頼性 — 貴金属合金接触で低接触抵抗と長寿命を確保；PTFE絶縁は高温（-40°C〜+120°C）や薬品耐性に優れる；錫メッキ銅導体は導電性と耐酸化性を提供；色分け配線で施工を簡素化。

用途例

• 建設機械：油圧ショベル、移動式クレーン、高所作業台、コンクリートポンプ、回転掘削機
• 重工業装置：港湾クレーン、採掘機械、トンネル掘削機
• オフショア・海洋機器：オフショアクレーン、船上回転システム
• その他の重負荷回転システム：風力タービンのピッチ制御、産業用回転テーブル

技術仕様

• チャネル数：4独立電源チャネル
• 定格電流（チャネル当たり）：200A
• 定格電圧：0~380VAC / 240VDC（産業用三相電源に対応）
• 外径：130mm
• 保護等級：IP65
• 配線仕様：AWG12 / AWG10 PTFE絶縁、錫メッキ柔軟銅（カスタマイズ可）
• 接触材料：貴金属合金ブラシ＆リング
• 絶縁材料：高温PTFE（テフロン）
• 使用寿命：>10百万回転（定格負荷時）
