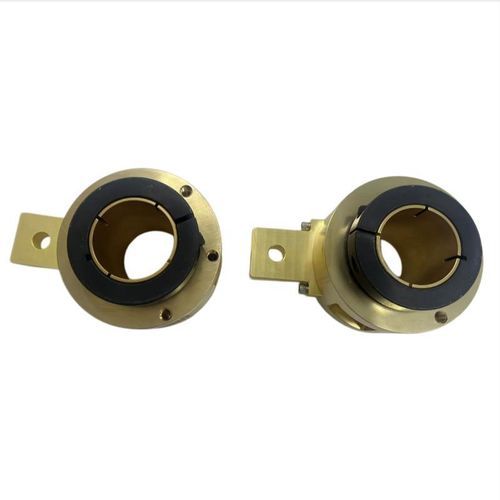

パススルー回転軸スリップリング DHK050

スルーホール型ロボット用溶接用途

短い説明:
DHK050-1-450A 溶接ロボット用高電流スルーホールスリップリング。

製品概要:
内径50 mmの堅牢なスルーホールスリップリングで、自動溶接ロボットシステムの回転電力伝送向けに設計されています。1回路構成で450 Aの連続電流に対応し、360°回転を途切れなく行えるため、ケーブルのねじれや腕の反復動作による断線・電力断を防ぎます。本体はH62銅製、振動に強い強化鋼製ロッキングリングを装備。貴金属接点により動的抵抗変動を< 10 mΩに抑え、安定した電力供給を実現します。最大6 rpm、IP51の防護等級で典型的な溶接作業環境に適合。設置条件に合わせた構造・取付けのカスタマイズに対応します。

主な競争優位性:

• 1. 安定した450 Aの大電流供給
  単一チャネル構成はAC/DCの溶接電源に対応し、連続溶接時のアーク変動を低減します。
• 2. 振動に強い鋼製ロッキングリング
  強化鋼製ロッキングリングが強固な締結力を発揮し、長期の低速回転でのズレや接触不良を防止します。
• 3. 低ドリフトの貴金属接点システム
  貴金属接点はアークによる侵食や酸化に強く、長期サイクルでの抵抗ドリフトを最小限に抑えます。
• 4. 放熱性に優れるH62銅本体
  H62銅は高い電気伝導性と熱伝導性を持ち、連続高電流負荷下での過熱を防ぎます。
• 5. 工業環境に耐える設計
  動作温度範囲は-30°C～+80°C、周囲湿度< 70% RH。IP51で微粉塵や軽い飛沫に対する保護を備え、6 rpmの評価は低速の溶接ポジショナーに適しています。
• 6. 余裕のある50 mmスルーホール
  拡大された中心孔はロボットアーム内の配線や配管の取り回しを容易にし、現地組立の手間を軽減します。

主な適用シーン:

• 多軸溶接ロボットの関節部における主電源供給
• 低速回転の溶接ポジショナー向け電力伝送
• 自動溶接ライン上の回転治具への回転電力供給
• 大型溶接マニピュレータのターンテーブル等での電力接続

工場検査とカスタマイズ:
納品前に各スリップリングは負荷サイクル試験、動的抵抗検査、耐電圧試験、回転耐久試験を実施しています。ロッキングリング寸法、取付穴配置、シーリング強化など厳しい環境向けのカスタム対応が可能です。

技術仕様:

• 型番: DHK050
• ボア（内径）: 50 mm
• 回路数: 1
• 定格電流: 450 A
• 電圧対応: 0~380 V AC/DC
• 本体材質: H62銅
• ロッキングリング: 強化鋼製ロッキングリング（耐振動）
• 接点形状: 貴金属接点
• 動的抵抗変動: < 10 mΩ
• 最大回転速度: 6 rpm（低速）
• 保護等級: IP51
• 使用温度範囲: -30°C～+80°C
• 最大周囲湿度: < 70% RH
• 典型用途: 溶接ロボットアーム、溶接ポジショナー、回転治具、溶接マニピュレータ用ターンテーブル
• カスタマイズ: 構造や取付レイアウトの変更に対応
