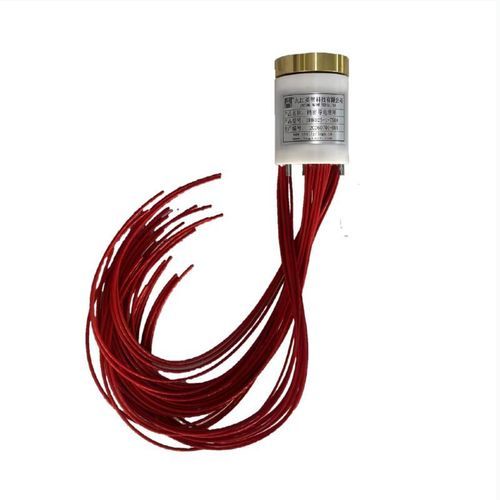

スルーホール型スリップリング DHK025

ロボット用真ちゅう製プラスチック

簡単な説明
DHK025-1-750A 高電流スリップリング（貫通孔 25 mm、1回路）。

製品概要
この貫通型高出力スリップリングは、自動溶接装置向けの回転電源伝達専用部品です。標準の内径は25 mmです。単一チャネルで超高電流を支持し、溶接ロボットアームの360°無制限回転中に主電源を連続伝達して、関節の頻繁な往復回転によるケーブルのねじれ、巻き込み、断線を回避します。

主な利点

• 高電流対応：単一チャネル定格750 A、ACおよびDC溶接電源に対応し、重工業用溶接ロボットの要求を満たし溶接出力を安定化します。
• 貴金属低抵抗接点：貴金属接点対によりスパーク防止、耐酸化、耐摩耗性を提供し、動的接触抵抗変動を< 10 mΩに制御して安定したアークを実現します。
• H62（黄銅）ローター：H62黄銅製ローターは電気・熱伝導性が高く、750 Aの連続運転時の優れた放熱性を発揮します。
• 絶縁性エンジニアリングプラスチック製ステータ：溶接工場環境に適した高強度絶縁ステータで、ロータ/ステータの磨耗を低減します。
• 環境適応性 & IP51保護：粉じんおよび垂直方向の水しぶきに対する保護（IP51）。動作温度範囲 -30 °C ～ +80 °C、許容回転速度 最大50 rpm。
• 25 mm 貫通孔 & カスタマイズ：ロボット内部配線用の25 mm 中心孔。ケーブル長、ケーブル出口方向、取り付け構造、高い保護等級などのカスタマイズに対応し、ロボットの設置スペースに合わせます。

主な適用場面

• 多軸自動溶接ロボットアームの回転主電源伝達
• 回転式溶接ポジショナおよび回転溶接治具の電源伝達
• 重荷重溶接マニピュレータの回転継手電源供給
• 自動化溶接生産ラインの回転溶接ワークステーション構成部品

工場品質と試験
各スリップリングは出荷前に、高電流負荷試験、抵抗変動試験、AC/DC耐電圧試験、連続回転耐久試験などの完全な検査を受けます。カスタマイズおよび試験報告書の提供に対応します。

技術仕様

• 型式シリーズ：DHK025シリーズ
• 内径：25 mm 貫通孔
• 回路数：1 チャネル
• 定格電流：750 A（単一チャネル）
• 電圧対応：0 ~ 380 V AC/DC
• ローター材質：H62（黄銅）（高い電気・熱伝導性）
• ステータ材質：絶縁性エンジニアリングプラスチック
• 接点タイプ：貴金属接点対（動的抵抗変動が低く < 10 mΩ）
• 保護等級：IP51（粉じん・鉛直滴下防止）
• 最大回転速度：最大50 rpm
• 動作温度範囲：-30 °C ～ +80 °C
• カスタマイズ：ケーブル長、取り付け構造、ケーブル出口方向、高い保護等級対応可能
• 代表的な用途：溶接ロボットアーム、回転溶接治具、溶接ポジショナ、重負荷溶接マニピュレータ、自動化溶接ワークステーション
