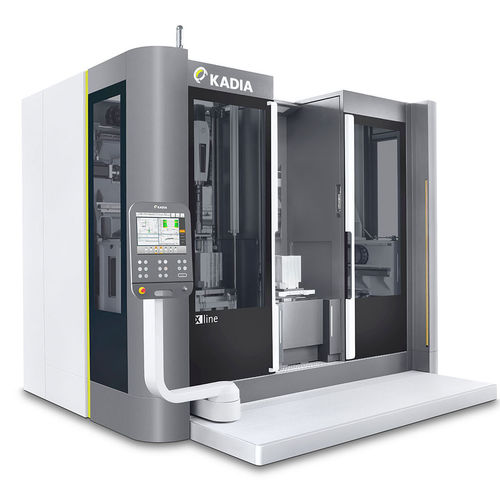

バリ取りホーニング盤 X LINE

加工縦型2スピンドル

KADIAはすでにハノーバーで開催されたEMO2019で、Xラインのプロトタイプを発表しました（YouTubu-Video）。ブースを訪れた来場者からの評価は非常に高く、パンデミックにもかかわらず、2020年にいくつかの注文が入ったほどです。 Xラインは、柔軟性と生産性を兼ね備えたガントリーデザインの2スピンドルホーニングセンターです。この機械の特徴は、1つのワークキャリア上で複数のボアを連続して加工することです。 Xラインでは、2つのLH3ホーニングスピンドルと空気圧式測定ステーションにより、KADIAの通常の精度が保証されます。ご要望に応じて、自動ブラシチェンジャー付きのバリ取りステーションも組み込むことができます。 加工されるボアは、3つのNC軸を介して非常に柔軟な方法で整列されます。ホーニング、測定、およびバリ取りステーションは、トラバーススライドユニットとしてX軸を形成し、ワークピースキャリアはYおよびZ方向の位置決め動作を行います。 注目のワーク搬送システムは、特許出願中です。これは、3台のワークキャリアを用いてパレット循環搬送を行うものです。このソリューションにより、XラインはこれまでのNCホーニング加工機とは根本的に異なり、2つの加工ステーションを交互に接近させるのではなく、同時に動作させます。その結果、Xラインはサイクルタイムを大幅に短縮することができます。また、ローディングはサイクルタイムと並行して行われるため、従来のようにローディングの時間が合計時間に含まれることはありません。このように、Xラインは生産性の向上に貢献しています。
