ボール状軸受 Reali-Slim TT®

垂直方向薄切4点接触

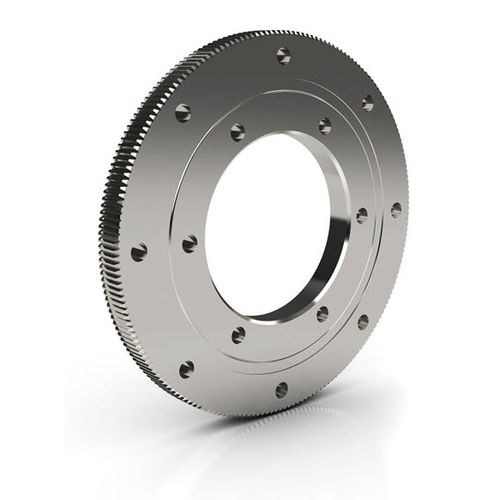

Kaydonの多種多様なベアリング・ソリューションの中から、もう一つご紹介します。Reali-Slim TT®シリーズには、要求の厳しい用途向けに設計された、初の小型・薄型断面ターンテーブルベアリングが含まれます。Reali-Slim TT®シリーズのターンテーブルベアリングは、軽量化、製品設計のエンベロープサイズの縮小、設計の柔軟性を向上させます。Reali-Slim TT®ベアリングは、従来の旋回リングベアリングと比較して、以下のような重要な利点を提供します。 -小型化（最小内径は1.5インチ、最大内径は6.0インチ、高さはわずか0.25インチ）。 -高精度-ラジアルベアリング部の延長により剛性が向上し、オプションの予圧やクリアランスにより、トルクやたわみの要件に対応できます。 -使いやすさ：迅速な取り付けと交換。 -カスタム構成が可能：多くのドライブオプション、ギアリング/タイミングベルト、取り付け穴タイプ -AISI-440C鋼製レースと鋼製強化シールにより、過酷な使用環境にも耐える設計 設計の特徴 リアリスリムTT®シリーズターンテーブルベアリングは、実績のある単一4点接触ボールラジアル設計で、独自の「ゴシックアーチ」軌道面を持つ単列ボールと低摩擦トルク用の一体型セパレータから構成されています。ラジアル、アキシャル、モーメント荷重に対応するReali-Slim TT®ターンテーブルベアリングは、潤滑済みで出荷され、すぐに使用することができます。取り付けは迅速かつ簡単で、ベアリングは取り付け面に配置され、取り付けネジで締め付けられます。 使用可能性 オプションで内部または外部スパーギア付き、またはノンギア設計のバージョンがあります。ギヤードタイプは直径64mmピッチ、圧力角20°、AGMAクラス10で、低バックラッシです。
