可視化ソフトウェア パッケージ COMBIVIS 6

モニタリングキャプチャ / データ分析形態

概要
COMBIVIS 6 は、KEB が提供する無償のPCソフトウェアスイートで、KEB ドライブコントローラの構成、立ち上げ、診断、管理を行います。デバイスパラメータ管理、ライブ監視、ファームウェア管理、統合オシロスコープ、アプリケーションに応じた拡張パッケージを備えています。

ハイライト

• デバイスの全パラメータ設定とパラメータリスト管理
• 物理量の表示と稼働データの監視
• ウィザードによる直感的なGUIでのガイド付き立ち上げとトラブルシューティング
• リアルタイムフィールドバス通信の設定と解析
• マニュアルや技術文書への直接アクセスが可能なドキュメントデータベース

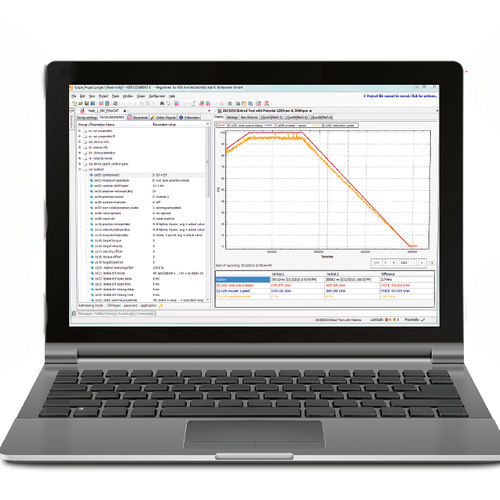

• 多チャンネルのオシロスコープによる信号の記録と可視化
• COMBIVERT コントローラ用のファームウェア更新を行う Drive Software Center

主要機能

• KEB機器の立ち上げ、構成、管理
• ガイド付きウィザードによる設定と診断支援
• パラメータリスト：作成、保存、復元、配布
• EN 61800-9-2 に準拠したエネルギー効率計算
• KEB の製品群に関するドキュメントへの直接アクセス

拡張パッケージ（例）

• Device Naming：プロジェクト内デバイスの一括（再）命名、標準／カスタム命名スキームの選択
• Servo Pump Wizard：サーボポンプ＋ドライブ＋モータのアシスト付き立ち上げ、オートチューニングや共振/ノッチ対策
• Startup Wizard T6 APD：モジュラーT6 APDコントローラのメニュー式立ち上げ支援とインターフェース定義
• Dashboard：S6/F6 コントローラの状態、稼働パラメータ、エラー履歴、サービス用スナップショットを明確に表示
• Scope 2.0：高度な記録、インテリジェントトリガー、波形重ね合わせ、デバイス統合の改善

COMBIVIS CLI
COMBIVIS CLI は、UDP やシリアル接続を通じて KEB デバイスと対話するためのコマンドラインツールです。パラメータの読み書き、パラメータリストの操作、KebFTP によるファイル転送などを自動化できます。

• 代表的なコマンド：logFile、write/read、downloadDW5
• KebFTP 機能：transferFormTarget、listFiles、deleteFile
• 対応プラットフォーム（.NET Framework 4.7.2 必須）：Windows 7、8.1、10

COMBIVIS mobile（アプリ）
COMBIVIS mobile アプリは、スマートフォンやタブレットから（WLAN または Bluetooth アダプタ利用）KEB ドライブコントローラをワイヤレス操作可能にします。監視、故障診断、パラメータ表示/書込み、お気に入りリスト、バックアップ/復元、オフラインオシロスコープ等をサポートします。

• COMBIVERT S6/F6 をサポート
• WLAN や Bluetooth で接続（アダプタが必要な場合あり）
• ダッシュボード、エラーリスト、I/O 状態、稼働履歴
• パラメータの読み書き、お気に入りパラメータリスト、バックアップ/復元
• オフラインオシロスコープ機能

ダウンロード & ドキュメント
COMBIVIS 6 にはユーザーマニュアル、リリースノート、FAQ、インストーラ等が提供されています。詳細なドキュメントとダウンロードパッケージは製品ページで入手できます。

技術仕様

• 製品 / 型番：COMBIVIS 6
• メーカー：KEB Automation KG
• ライセンス / 提供形態：KEB 提供の無償 PC ソフトウェア
• 主な対応コントローラ：COMBIVERT S6、F6
• オシロスコープ：多チャンネルデジタルオシロスコープによる信号記録および表示
• Fieldbus：リアルタイム fieldbus 通信の設定と解析
• エネルギー：EN 61800-9-2 に準拠した効率計算
• 拡張パッケージ：Device Naming、Servo Pump Wizard、Startup Wizard T6 APD、Dashboard、Scope 2.0 など
• COMBIVIS CLI：UDP/シリアル接続、Windows 7/8.1/10、.NET Framework 4.7.2
• 典型的な文書化されたソフトウェアバージョン：6.9.0
