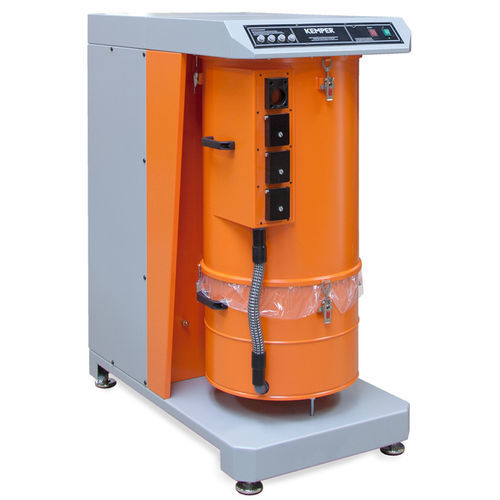

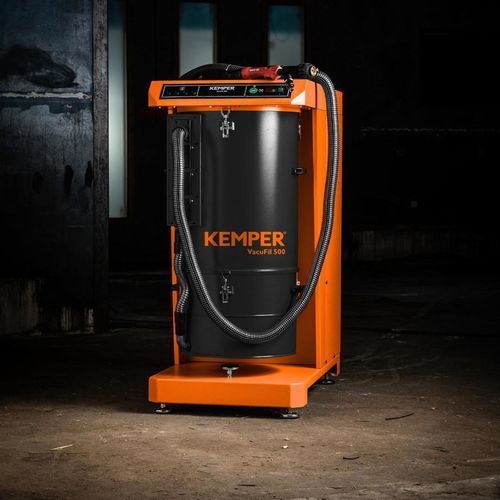

床置き中央吸煙システム VacuFil 500

溶接用自動清掃フィルター式埃

製品説明
VacuFil 500 は、溶接発生の煙や粉じん用の高真空抽気ユニットで、最大4つの作業ステーションに対応するか、中央配管システムへ組み込むことができます。

用途

• 溶接工程（MIG/MAG、レーザー）
• 材料：鋼、アルミニウム、ステンレス
• 連続した産業用途およびロボット抽気

主な利点

• 自動フィルター清掃により連続運転が可能
• KemTex® ePTFE カートリッジによる高い分離効率（表面捕集）
• 4系統の独立接続または中央ダクト接続など柔軟な接続オプション
• サイドチャネルコンプレッサーにより信頼性の高い負圧生成

詳細機能
VacuFil 500 は、高濃度の溶接煙・粉じんの処理を想定しています。表面捕集型の KemTex® ePTFE カートリッジを搭載し、差圧制御によるパルス式自動フィルター清掃を備えます。トーチ抽気やロボット抽気に対応し、吸引ノズルや高真空吸引アームでの運用が可能です。集じん容器容量は 40 L、清掃用の圧縮空気は 5–6 bar が必要です。騒音レベルは約 74 dB(A) です。

技術データ（表）
寸法
重量：270 kg
奥行：1197 mm
幅：655 mm
高さ：1377 mm

フィルター
フィルターステージ：1
分離効率 ≥：99.9%
フィルター面積：10 m²（KemTex® ePTFE）

接続
排気口（公称）：1377 mm
集塵容器容量：40 L

技術仕様
モーター出力：5.5 kW
定格電流：12.9 A
音圧レベル：74 dB(A)
清掃用圧縮空気供給：5–6 bar

性能
最大ファン容量：700 m³/h
抽気能力：500 m³/h
タービン容量：680 m³/h
最大負圧：20,000 Pa

特性 / 技術仕様

• 型式：VacuFil 500
• 重量：270 kg
• 寸法（D × W × H）：1197 × 655 × 1377 mm
• フィルターステージ：1
• 分離効率：≥ 99.9%
• フィルター面積：10 m²（KemTex® ePTFE カートリッジ、表面捕集）
• 集塵容器：40 L
• モーター出力：5.5 kW
• 定格電流：12.9 A
• 音圧レベル：74 dB(A)
• 圧縮空気供給：5–6 bar（フィルター清掃用）
• 最大ファン容量：700 m³/h
• 抽気能力：500 m³/h
• タービン容量：680 m³/h
• 最大負圧：20,000 Pa
• 最大4ステーションまたは中央配管接続に対応
• 差圧制御による自動フィルター清掃
