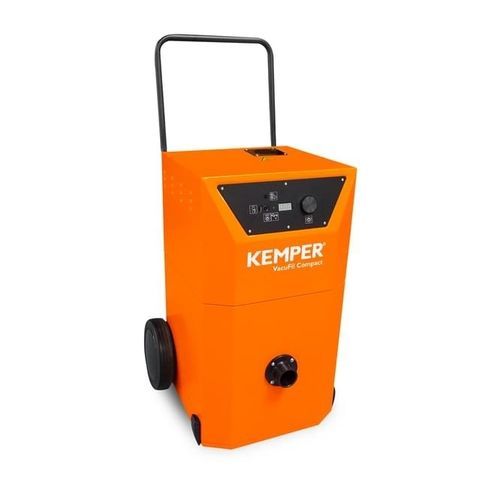

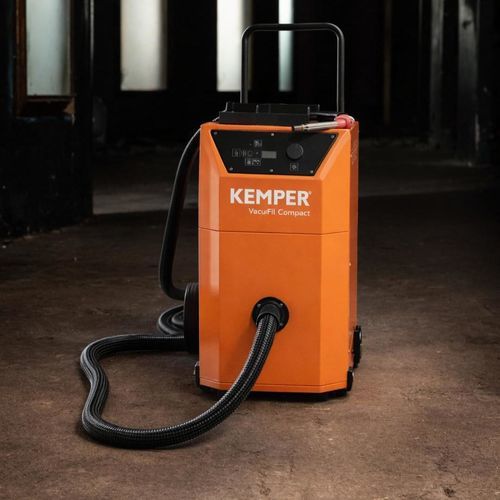

移動式吸煙機 VacuFil Compact

工業用溶接用カートリッジ式

概要
高真空集じん装置 VacuFil Compact は、中〜大容量の溶接ヒュームおよび粉じん向けに設計されています。大容量の貯蔵フィルター、手袋着用時にも操作可能なワンボタン操作、負圧を発生させる側面チャネルブロワを備えています。自動風量制御などのオプションが利用可能です。

用途

• 継続的・定常的な使用
• 溶接トーチの吸引（バーナー吸引）
• プロセス：レーザー、MIG/MAG
• 対象材料：鋼、アルミニウム、ステンレス
• 可搬式または作業場所が変わる現場

製品説明
VacuFil Compact は産業用途向けの高真空モバイル集じんユニットです。大容量フィルターにより高い捕集効率を確保し、ワンボタンの直感的な操作は保護具着用時でも安全に操作できます。側面チャネルブロワは堅牢な吸引性能を提供します。

利点

• 各種吸引トーチに対応する吸引力の無段階プリセット
• 保護具着用時でも操作可能な直感的ワンボタン操作
• 自動風量調整など多彩なオプション装備に対応
• 側面チャネルブロワによる高い吸引能力
• コンパクトな設計で作業場所の変更に適合

構成例

• 電源：1 x 230 V / 50 Hz または 3 x 400 V / 50 Hz（3 x 400 V 選択）
• フィルター材質：KemTex® ePTFE メンブレンフィルターカートリッジ（選択）
• フィルター方式：清掃可能フィルター（選択）

技術仕様

• 重量：65 kg
• 外形寸法（奥行 x 幅 x 高さ）：625 mm x 589 mm x 1191 mm
• フィルターステージ：1
• フィルター面積：7 m²
• 捕集効率 ≥：99.9 %
• 風量出口：63 mm
• 接続口径 Ø：45 mm
• 最小真空度：31,000 Pa
• 最大ファン流量：220 m³/h
• 吸引量（標準）：170 m³/h
• 最大吸引量：160 m³/h
• 18,000 Pa 時の吸引量：100 m³/h
• 最大真空度：31,000 Pa
• モーター出力：2.2 kW
• 定格電流：5.8 A
