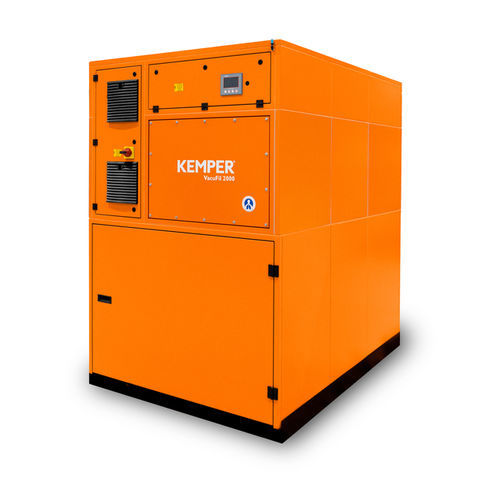

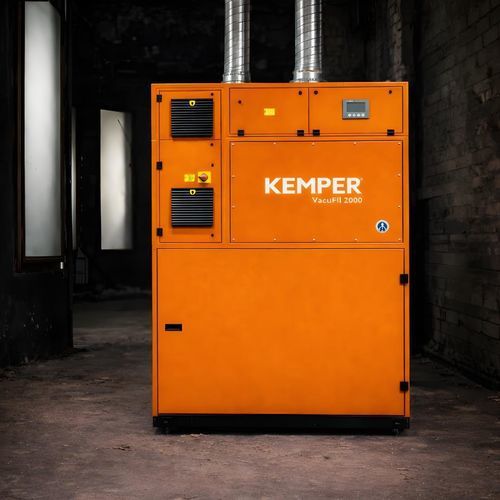

床置き中央吸煙システム VacuFil 2000

溶接用カートリッジ式自動

概要
VacuFil 2000は複数作業台向けの高真空溶接ヒューム集塵中央装置で、自動調整式の吸引能力と省エネの連続運転を提供します。プラグ＆プレイで出荷され、フォークリフト用ポケットにより設置が容易です。大規模な溶接工場や教育施設向けに設計されています。

用途

• 大量の溶接煙・粉じんの処理
• 溶接トーチ、吸引ノズル、高真空吸引アーム用の集塵
• 大規模な溶接工場および職業訓練施設

主な特長

• 自動制御による高い吸引能力
• プラグ＆プレイで迅速な導入が可能
• 集塵容器の圧縮空気固定による汚染のない塵埃収集
• 差圧制御による自動フィルター洗浄で連続運転を実現
• 需要に応じた吸引量制御による省エネ
• 診断機能付きタッチスクリーン制御
• 無電位接点による外部システムへの柔軟な統合

技術データ（概要）
重量: 1125 kg
寸法（D x W x H）: 1870 mm x 1470 mm x 2575 mm
吸気口 / 排気口: 315 mm / 315 mm
フィルターステージ: 1
フィルター面積: 40 m²
分離効率 ≥: 99.9%
フィルター要素数: 4
最小負圧: 9000 Pa
最大負圧: 21000 Pa
最大ファン容量: 2215 m³/h
最大吸引能力: 2000 m³/h
最小吸引能力: 100 m³/h
モーター出力: 22 kW
定格電流: 40 A
音圧レベル: 72 dB(A)
圧縮空気供給: 5–6 bar

仕様

• モデル: VacuFil 2000
• 重量: 1125 kg
• 寸法（D x W x H）: 1870 x 1470 x 2575 mm
• 空気接続: 315 mm（吸気/排気）
• フィルター: 1段、40 m²、≥ 99.9% 効率、4要素
• 動作範囲: 9000–21000 Pa
• 吸引能力: 100–2000 m³/h（ファン最大 2215 m³/h）
• モーター: 22 kW、定格電流 40 A
• 音圧レベル: 72 dB(A)
• 必要圧縮空気: 5–6 bar
