メンブレンろ過システム VacuFil Compact Twin

煙

概要

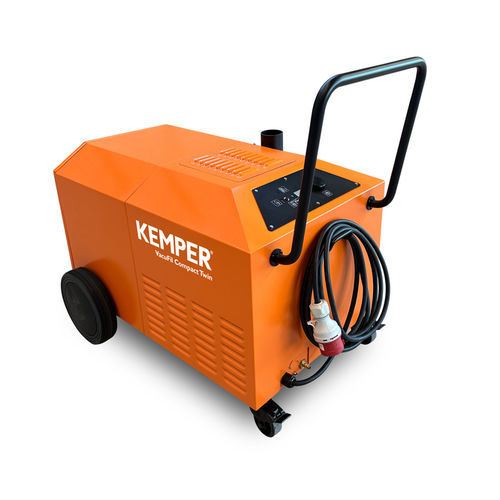

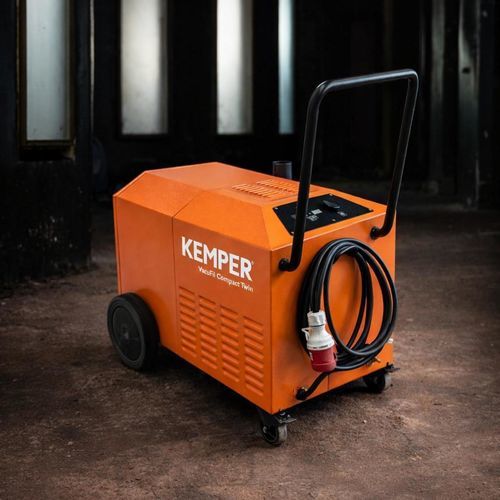

VacuFil Compact Twin は、中〜大規模の溶接ヒュームおよび粉じんの処理を想定した高真空集じんユニットです。2 台の作業ステーションの吸引に対応し、洗浄可能なストレージフィルターと負圧を発生する側面チャンネルブロワを備え、継続的な産業用途での使用を想定しています。

製品特性

• 連続運転対応
• 溶接プロセス：MIG/MAG
• 対応材質：鋼、アルミニウム、ステンレス鋼
• 品番：82380

主な利点

• 高い煙・粒子負荷に対する有効な抽出
• 定常的／継続的な産業用途向けに設計
• 2 ヶ所のトーチ吸引（交互または同時使用可能）
• 各種吸引トーチに合わせた無段階の吸引力プリセレクション
• 手袋着用でも操作可能なワンボタン操作
• 2 系統の接続（各 NW45/63 mm）による高い柔軟性
• インターフェース経由での拡張（流量制御、自動起動/停止など）対応

操作と機能
ワンボタン操作と無段階の出力調整により操作が簡素化されています。オプションで自動風量制御を選択可能です。側面チャンネルブロワは産業環境での信頼できる負圧を供給します。2 台の吸引トーチの交互または同時接続に対応し、ワークショップのレイアウトに合わせた各種オプションを組み込めます。

技術データ（表）
寸法
重量（kg）：93
奥行き（mm）：1018
幅（mm）：692
高さ（mm）：878

フィルター
フィルターステージ：1
フィルター面積（m²）：7
捕集効率（%）≥：99.9

接続
吐出口（mm）：63
接続ノズル Ø（mm）：45

性能
最小負圧（Pa）：32000
最大ファン容量（m³/h）：280
抽出容量（m³/h）：280
18000 Pa 時の抽出容量（m³/h）：215
最大負圧（Pa）：32000

技術仕様
モーター出力（kW）：3.8
定格電流（A）：8.1
音圧レベル（dB(A)）：73
圧縮空気供給（bar）：6-8

技術仕様一覧

• モデル：VacuFil Compact Twin
• 品番：82380
• 重量：93 kg
• 寸法（D × W × H）：1018 × 692 × 878 mm
• フィルターステージ：1；フィルター面積：7 m²；捕集効率 ≥ 99.9%
• 吐出口：63 mm；接続ノズル Ø：45 mm；2× NW45/63 接続
• 最大抽出容量：280 m³/h；18,000 Pa 時：215 m³/h
• 負圧：最大 32,000 Pa
• モーター出力：3.8 kW；定格電流：8.1 A
• 音圧レベル：73 dB(A)
• 圧縮空気供給：6–8 bar
• MIG/MAG 溶接に適合；材質：鋼、アルミ、ステンレス鋼
• ワンボタン操作、無段階出力プリセレクション、オプションの自動風量制御、側面チャンネルブロワ
