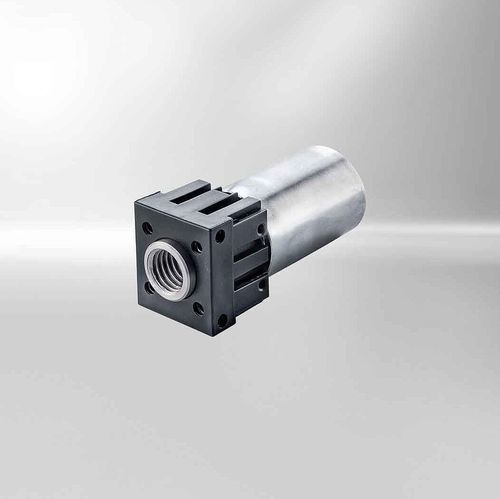

ロックソレノイド Bistable Locking Solenoid

コンパクト双安定

Kendrionの両安定ロッキングソレノイドLLBは、コンパクトで省エネルギーなロッキングユニットで、安全かつスマートなロック用途向けに設計されています。電池駆動、位置検出（ホールセンサ）、手動緊急解除のオプションがあります。

主なポイント

• 電池駆動が可能 — 工具箱や病院用サイドテーブルなどの移動用途に適合
• 省エネルギー動作原理：ロックには短い電流パルスのみが必要；無通電時は永久磁石で保持
• オプションのホールセンサによる終端位置検出（マイナス切替、5–30 V、最大30 mA）
• オプションで手動緊急解除が可能

利点

• 非常に低い消費電力（電池使用に適合）
• 狭小スペースへの組み込みに適したコンパクトでコスト効率の高い設計
• 位置モニタリングや緊急解除オプションとの容易な統合

仕様 / 技術データ

• 供給電圧：24 V DC；オプション：リチウム電池 6 AM6（9 V / 1200 mA）
• 定格通電率：25 %
• ストローク：7 mm
• 永久磁石による保持力：30 N
• ラジアル荷重：前面取付時 1,000 N；側面取付時 500 N
• 保護等級（コネクタ / ソレノイド）：IP30 / IP00
• 位置検出（オプション）：ホールセンサ（マイナス切替、5–30 V、最大30 mA）
• 取付：前面および底面のねじ穴による固定
• ロッキングピン径：15 mm
• 電池駆動での寿命 / 切替回数：電池運用で少なくとも50,000回の切替が可能（省エネ設計）
