ホウケイ酸ガラス製蒸留塔

耐久性

概要
本装置は2成分系の気液平衡（VLE）データを取得し、Othmer法によりxy平衡線図を作成するための装置です。理論段数は4段で、外気温度の影響を抑えるジャケット付カラムを備えています。

作業原理

• x、yはそれぞれ液相（x）および気相（y）における低沸点成分のモル分率を示します。
• 2成分混合物を平衡状態まで加熱し、液相および気相の試料を採取してガスクロマトグラフ等で組成を測定し、(x, y)のデータ点を得ます。
• 仕込み組成を変更して測定を繰り返すことで、完全なxy線図を構成するための追加の(x, y)点が得られます。
• カラム部はジャケット構造のため、外気温度の影響を受けにくく、安定した平衡測定が可能です。

仕様 / 技術データ

• 方法: オスマー型気液平衡蒸留
• 目的: 2成分系の気液平衡の測定およびxy平衡線図の作成
• 測定値: x（液相のモル分率）、y（気相のモル分率）
• 分析: ガスクロマトグラフ等による相組成の測定
• カラム: ジャケット付カラム（外気温の影響を低減）
• 理論段数: 4段
• 製造者: Kiriyama glass

備考

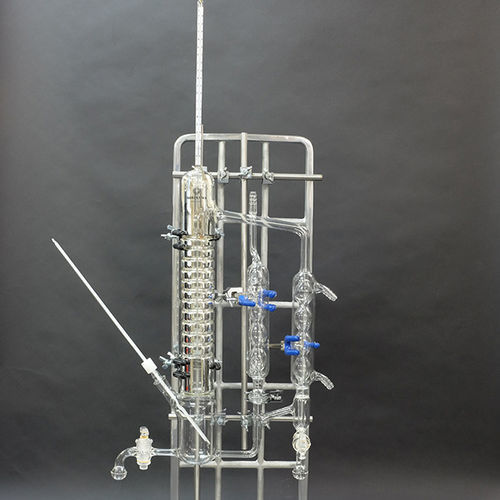

装置構成図および全体写真が付属します。操作により気相・液相の組成データを取得し、xy平衡線図の作成や理論段数の評価に利用します。
