加工用コレットチャック DEL16C-A5

精密工学用ターニング用途用高速

Product overview

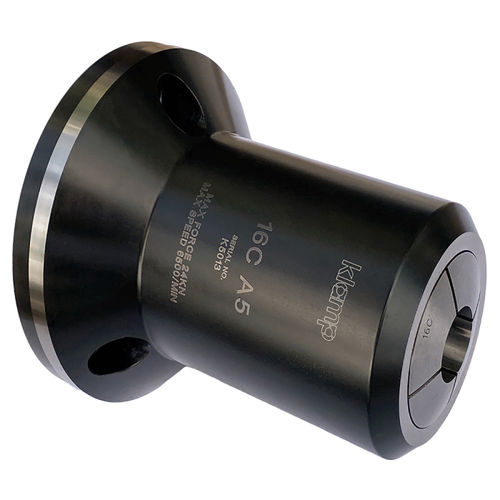

プルバックシリーズ コレットチャック DEL16C-A5。把握範囲 0.5 - 42 mm。取付け A5（A6 オプションあり）。最高回転数 6000 rpm。重量 約 7.5 kg（正味）。

Key features

• 容量：0.5 - 42 mm
• プルバック比：1:3
• 最大引張力（ドローバー）：24 kN
• 最高回転数：6000 rpm
• 正味重量：7.5 kg
• 取付：A5（A6 あり）
• コレット参照：16C
• 付属品：コレットレンチ付

Compatibility and collet information
プルバックチャック向けに 16C コレット（Type G119）を使用する設計です。プルバック方式で使われる一般的なコレットタイプにも対応します。具体的なアダプタ/コレット組合せや組付け手順は Kitagawa の技術資料を参照してください。

Applications

• バー供給および自動旋盤工程
• 1工程目・2工程目の加工
• 精密旋削、多面加工、高速加工
• 自動車、航空宇宙、医療機器、精密加工産業

Technical specifications

• 型式：DEL16C-A5
• 把握範囲：0.5 - 42 mm
• 取付：A5（A6 可）
• プルバック比：1:3
• 最大引張力：24 kN
• 最高回転数：6000 rpm
• 正味重量：7.5 kg
• コレット型式/参照：16C（Type G119）
• 付属品：コレットレンチ
• SKU：del-16c-a5
