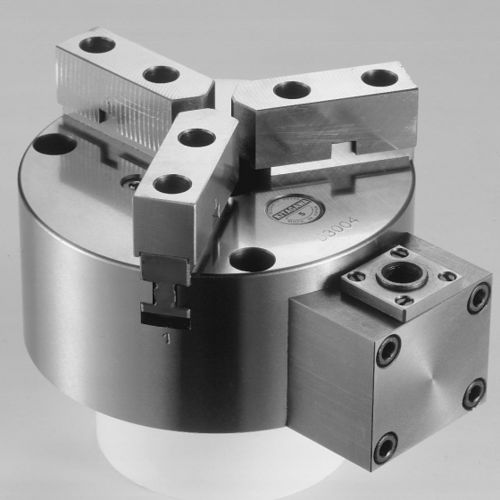

ターニング用途用ワークピースクランプチャック SC-5S

内径旋削用外径旋削用手動式

製品概要
旋盤や治具でのワーク把持用の固定式スクロールチャックです。

• 治具への取り付けを容易にするマルチプレート対応。
• 設置スペースが限られる場所向けのコンパクト設計。
• ソフトジョーは加工可能で、さまざまなワークに対応できます。

主な特長

• 最大把持力 (kN)：12
• 許容ハンドルトルク (N·m)：39.2
• 重量 (kg)：5.3
• 外径把持範囲 (mm)：3~110
• 内径把持範囲 (mm)：33~100

製品仕様（抜粋）
モデル：SC-4S — SC-5S
最大把持力 (kN)：9.6 — 12
ハンドルトルク (N·m)：27.5 — 39.2
把持径（外側, mm）：3～95 — 3～110
把持径（内側, mm）：29～84 — 33～100
正味重量 (kg)（ソフトトップジョー付）：4 — 5.3
外形図：各モデルのPDFあり
DXF/DWG：各モデルのDXFおよびDWGファイルあり

技術仕様

• ブランド：Kitagawa
• モデル：SC-5S
• SKU：sc-5s
• 最大把持力：12 kN (SC-5S)
• 許容ハンドルトルク：39.2 N·m (SC-5S)
• 正味重量（ソフトトップジョー付）：5.3 kg (SC-5S)
• 外径把持範囲（SC-5S）：3–110 mm
• 内径把持範囲（SC-5S）：33–100 mm
• マルチプレート対応で治具取り付けが容易
• ソフトジョー：加工可能でワークに合わせて調整可能
