空圧式円テーブル MK200 series

縦型コンパクトサーボドライブ

概要

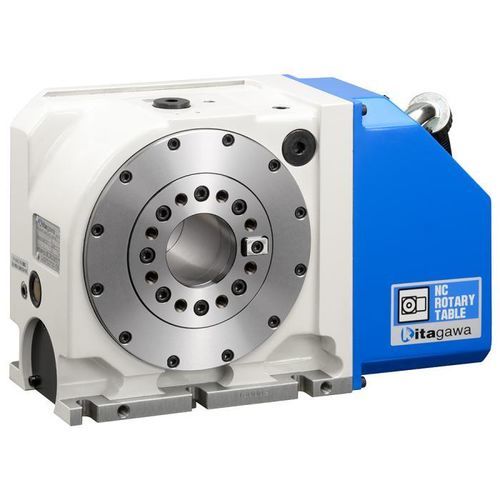

コンパクトな組み込みと高精度なインデックス用に設計されたNCロータリーテーブル。型式 MK200R/L、テーブル径 Ø135 mm、最大フェースプレート Ø200 mm。

主な仕様

• テーブル径: Ø135 mm
• 最大フェースプレート径: 200 mm
• フェースプレート上の基準径: Ø65H7
• スピンドル貫通穴径: Ø70 mm
• 中心高さ: 140 mm
• クランプ方式: 空気式（Pneumatic）
• クランプトルク: 570 N·m（0.5 MPa時）
• モータ軸減少慣性: 約0.000095–0.00010 kg·m2
• サーボモータ（FANUC規格）: αiF4/5000-B
• 総減速比: 1/90
• 最大回転速度（モータ3000 min-1時）: 33.3 min-1
• 許容切削トルク: 270 N·m
• 許容作業慣性: 1.00 kg·m2
• インデックス精度: 20 秒
• 繰返し精度: 4 秒
• 質量: 60 kg

オプション・アクセサリ

• 手動芯押し台: MR200RN（オプション）
• テールスピンドル: MSRC140 / MSR142A（オプション）
• 回転継手オプション: 4ポート、5ポート、(6+1)ポートのコンパクト内蔵タイプ；(6+1)タイプの中央ポートはφ12.5 mmの多用途孔を備え、高圧冷却液やセンサに対応
• 25 MPaの高圧回転継手（4ポートまたは6ポート）も選択可能で、治具の小型化や高速駆動に対応
• ダウンロード形式: 2D（PDF、TIF、DXF、DWG）および3D（Parasolid、STEP）

製品仕様（抜粋）

• 型式: MK200R/L（SKU: MK200）
• テーブル径（mm）: ø135
• センターホール径: ø65H7
• 貫通穴径: ø70
• 中心高さ（mm）: 140
• クランプトルク（N·m）（0.5MPa時）: 570
• 最大回転数: 33.3 min-1
• 許容作業慣性（kg·m2）: 1.00
• 質量: 60 kg
