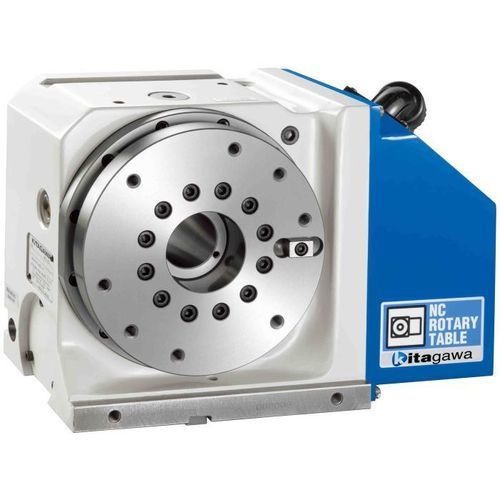

空圧式回転インデックステーブル GT series

縦型工作機械用重積載用

説明
Kitagawa GT-200 ロータリーテーブルは、通し穴タイプで高い切削負荷に耐えるよう設計されたユニットです。テーブル径はØ200 mm、通し穴径はØ45 mmで、最大41.6 rpmの主軸速度に対応し高速インデックスが可能です。剛性の高いボディ設計により荷重下での変形を低減し、空気圧クランプは0.5 MPaで820 N·mを発揮します。

主要仕様

• ブランド: Kitagawa
• 型式: GT-200
• テーブル径: Ø200 mm
• センターホール径: Ø65 mm (65H7)
• 通し穴径: Ø45 mm
• 中心高さ: 140 mm
• 締付方式: 空気圧式
• 締付トルク: 820 N·m (0.5 MPa時)
• 総減速比: 1/72
• 最大回転速度（4軸、Fanuc仕様）: 41.6 rpm（モータ3000 rpm時）
• 割出し精度: 20 秒
• 繰り返し精度: 4 秒
• 質量: 65 kg

ポイント

• ピストン面積の拡大と新しい締付機構により締付トルクを増加。
• 重切削に対応する剛性の高いボディ設計で変形を低減。
• ブレーキピストンの設計改善により歪みを抑制。
• 高い締付力により加工速度を向上させ、サイクルタイムを短縮。

オプション

• 手動センタ（オプション）: TS200RN または MR200RN
• テイルスピンドル（オプション）: TSR142-A
• ロータリージョイント（オプション）: RJ40H20J01（油圧/空気圧 4ポート）ほかRJシリーズ
• MAC Mini バージョン: GTM200R40（オプション）

技術表（概要）
Model: GT200 | GT250 | GT320
Right-handed Type: ○ | ○ | ○
Left-handed Type: ○ | ○ | ○
Table Diameter (mm): ø200 | ø250 | ø320
Centre Hole Diameter (mm): ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm): ø45 | ø70 | ø105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) 4th axis spec. (Fanuc spec.): 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 25 (at motor 3000 min⁻¹)
M signal spec.: 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 16.6 (at motor 2000 min⁻¹)
Allowable Work Inertia (kg·m²): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (option): MR200RN | MR250RN | MR320RN
Tail Spindle (option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (option): RJ40H20J01 (Hydraulic/Pneumatic 4 ports) | RJ70H25J01 (Hydraulic/Pneumatic 6 ports) | RJ70H32J01 (Hydraulic/Pneumatic 6 ports)
