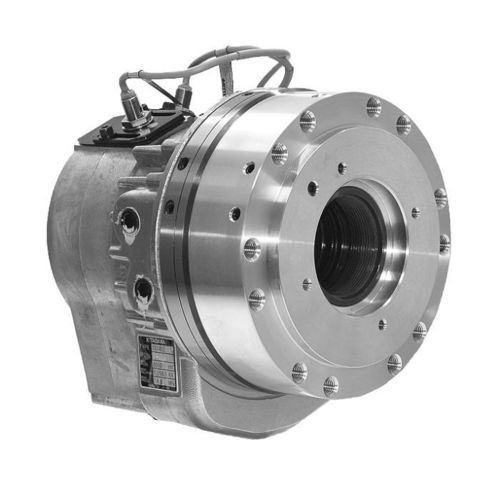

油圧式シリンダ SS series

ピストン式複動式高速

概要
縦通し軸対応のコンパクトなオープンセンター油圧シリンダー。貫通穴46 mm、ピストン径128 mm、ストローク16 mmを備え、コンパクトな取り付けと高回転に対応します。

主な特長

• ピストン径：128 mm
• ピストンストローク：16 mm
• 貫通穴径：46 mm
• 最大使用圧力：4.5 MPa
• 最大回転数：8000 rpm
• ドローバープル（引き側）：38.9 kN
• ドローバープッシュ（押し側）：43.6 kN
• ピストン面積（押し側）：102.8 cm2
• ピストン面積（引き側）：91.5 cm2
• 慣性モーメント：0.017 kg·m2
• 総漏れ量：3.0 L/min
• 正味重量：8.0 kg

互換性
KitagawaのB-200およびBB200オープンセンターチャック（B-206を含む）に適合します。スルースピンドルを必要とするOEMおよびレトロフィット用途に適しています。

製品仕様

• モデル / SKU：SS1246K
• 貫通穴径：46 mm
• ピストン径：128 mm
• ピストンストローク：16 mm
• ピストン面積（押し側）：102.8 cm2
• ピストン面積（引き側）：91.5 cm2
• ドローバー推力（押し側）：43.6 kN
• ドローバー推力（引き側）：38.9 kN
• 最大使用圧力：4.5 MPa
• 最大回転数：8000 rpm
• 慣性モーメント：0.017 kg·m2
• 総漏れ量：3.0 L/min
• 正味重量：8.0 kg

注意
高精度のボア加工と冷却性に優れた回転継手を標準装備しており、高回転での信頼性ある長期運用を実現します。SSシリーズは取り付け長を約30%短縮したコンパクト設計です。
