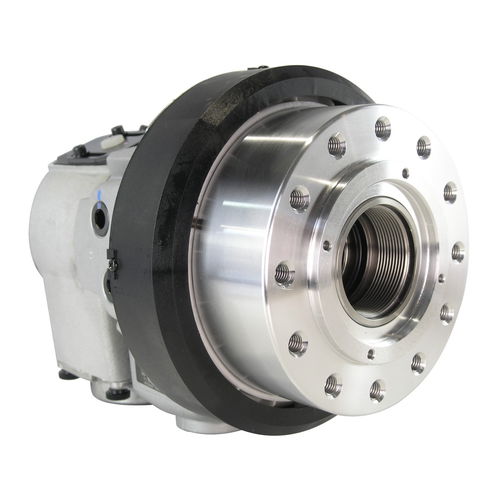

油圧式シリンダ S series

ピストン式複動式内穴付き

製品概要
オープンセンター油圧シリンダー S1246。貫通穴 46 mm、最大回転数 7000 rpm。精密仕上げのピストンボアと冷却性に優れたロータリーユニオンを標準装備し、長期にわたり安定した運転を実現します。コンパクトで軽量、Kitagawa のチャック B-200 / B-206 と互換性があります。

主な特長

• ピストン直径：125 mm
• ピストンストローク：15 mm
• 引張側（Pull）引抜力：33 kN
• 押し側（Push）押力：38 kN
• 最大作動圧力：4 MPa
• 最大回転数：7000 rpm
• 慣性モーメント：0.019 kg·m2
• 正味重量：12.0 kg
• 総漏れ量：3.0 L/min

製品仕様（S1246）
型式：S1246 | 貫通穴径（mm）：46 | ピストンストローク（mm）：15 | ピストン直径（mm）：125 | ピストン面積（Push）（cm2）：100 | ピストン面積（Pull）（cm2）：89 | 引抜力（Push）（kN）：38 | 引抜力（Pull）（kN）：33 | 最大作動圧力（MPa）：4 | 最大回転数（min-1）：7000 | 慣性モーメント（kg·m2）：0.019 | 総漏れ量（L/min）：3.0 | 正味重量（kg）：12.0

互換性
Kitagawa B-200 および B-206 チャックと互換性があります。

備考

• 逆止弁および安全弁内蔵
• ロータリーユニオンを含む；精密仕上げのピストンボア
