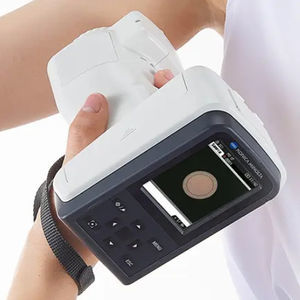

概要 コニカミノルタの分光光度計「CM-17d」および「CM-16d」は、プラスチック、民生用電子機器、塗料・コーティング、パーソナルケア製品、自動車内装、包装、建築資材など、幅広い用途向けに設計された縦型ポータブル色測定器です。 これらはCM-700dおよびCM-600dの後継機種であり、精度と再現性の向上、測定速度の高速化、および使いやすさの向上を実現しています。 主な特長

• 機器間の一致度が高く、再現性にも優れているため、サプライチェーン全体で一貫した色情報の伝達が可能です。
• 測定速度が速い：約 0.7 秒（SCI または SCE）。
• 形状や曲面を含むさまざまなサンプルサイズに対応する測定開口部：MAVおよびSAVオプションを用意。
• CM-17dにはカメラビューファインダー（ライブプレビュー）を搭載し、測定位置の決めやすさを実現。
• データ転送および接続用のオプション無線LAN/Bluetoothモジュール。
• 前面にネジ穴および三脚穴があり、カスタムアダプター、治具、ロボットアームを取り付けることが可能。逆さまの測定用に、オプションのアダプターや治具も用意されています。
• CM-17d用の新しいクレードルにより、ゼロ点校正と充電が可能。ホワイトキャリブレーションキャップを収納するための専用コンパートメントも備わっています。
• 対応ソフトウェア：セットアップ／標準化用の設定ツール「CM-CT1」；オプションの「SpectraMagic NX2」（高度なカラーフォーミュラ、カスタム光源、QCテンプレート、タグ付けなど）。
• 日常的な性能チェックや波長シフトの補正を行う「波長分析・調整（WAA）」機能。

業界から信頼される製品 正確な色測定と機器間の信頼性の高い一致性が求められる、多岐にわたる業界における色品質管理および分析に使用されています。 用途

• プラスチック
• 塗料およびコーティング
• 民生用電子機器
• パーソナルケア製品
• 自動車内装
• 包装
• 建築資材

特長／技術仕様

• モデル：CM-17d（および）CM-16d
• 照明／観察システム：di:8°、de:8°（拡散照明：8°観察角）； SCI（鏡面成分を含む）／SCE（鏡面成分を除く）切替可能
• 適用規格：ISO7724/1、CIE No.15 (2004)、ASTM E 1164 (SCI)、DIN5033 Teil7、JIS Z 8722 条件c
• 積分球：Ø40 mm
• 検出器：32素子シリコンフォトダイオードアレイ×2
• 分光分離装置： 平面回折格子
• 波長範囲：400 nm～700 nm
• 測定波長ピッチ：10 nm
• 半値幅：約10 nm
• 反射率範囲：0～175％； 分解能：0.01%
• 光源：パルス式キセノンランプ（UVカットフィルター付き）
• 測定時間：約0.7秒（SCIまたはSCE、トリガー押下から完了まで）
• 最小測定間隔： 約1.5秒（SCIまたはSCE）
• バッテリー性能： 専用リチウム電池使用時、23°Cで10秒間隔、電子ビューファインダー未使用の場合、約2,000回測定可能（オプションのWLAN/Bluetoothモジュール使用時は約1,000回）
• 測定領域／照明領域： MAV：Ø8 mm / Ø11 mm； SAV（CM-17dのみ）：Ø3 mm / Ø6 mm（ターゲットマスクは交換可能、レンズ位置は切り替え可能）
• 再現性：CM-17d：標準偏差がΔE*ab 0.02以内（白色校正プレートを5秒間隔で30回測定）； CM-16d：標準偏差がΔE*ab 0.04以内
• 機器間一致度（IIA）：CM-17d：ΔE*ab 0.12以内（BCRA Series IIカラータイル12枚の平均値、MAV SCI）； CM-16d：ΔE*ab 0.20以内
• ディスプレイ：2.7インチTFTカラーLCD、縦向き表示モード切替可能
• 内部性能チェック：WAA（波長分析・調整）技術
• インターフェース： USB 2.0；オプションモジュール経由のWLAN（IEEE 802.11 b/g/n）およびBluetooth（Ver.4.1、SPP対応）
• カメラビューファインダー機能：内蔵カメラを使用； 画像をディスプレイに表示可能（CM-17dのみ）
• 観測者：2°および10°の標準観測者に対応
• 光源：A、C、 D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、LED-B1..B5、LED-BH1、LED-RGB1、LED-V1、LED-V2、およびユーザー定義の光源（最大3種類） — 2つの光源による同時評価が可能（ユーザー定義にはオプションのSpectraMagic NX2 Proが必要）
• 表示項目：測色値／グラフ、色差値／グラフ、スペクトルグラフ、合否判定、疑似カラー
• 色空間： L*a*b*、L*C*h、Hunter Lab、Yxy、XYZ、マンセル (C)
• 指標： MI、WI、YI、ISO輝度、WI/Tint、三刺激値、不透明度、グレースケール、光沢値、ユーザーインデックス（Configuration Tool CM-CT1および有効なSpectraMagic NX2ライセンスが必要）、黒度（My）、ジェット度（Mc）、 アンダートーン (dM)
• 色差式：ΔE*ab (CIE1976)、ΔE*94 (CIE1994)、ΔE00 (CIEDE2000)、CMC (l:c)、ハンターΔE、 DIN99o、FMC-2、ΔE*94（Special）（特殊なΔEモードも利用可能）
• データメモリ：ターゲットデータ1,000件＋サンプルデータ5,000件
• 電源： USB Type-C ACアダプタによるAC電源（Power Delivery対応、15 W以上）；着脱式リチウムイオンバッテリー； USBバスパワーによる充電（バッテリー装着時）
• 充電時間：約3.5時間（急速充電）／約6時間（標準）
• 外形寸法（幅×高さ×奥行き）： 約79 × 230 × 128 mm
• 重量：CM-17d 約700 g（バッテリー含む）； CM-16d 約660 g（バッテリー含む）
• 動作温度・湿度：温度 5～40°C；相対湿度 80％以下（35°C時）、結露なし
• 保管温度・湿度： 温度 0～45°C；相対湿度 80％以下（35°C時）、結露なし
• その他の注意事項：カメラのビューファインダー機能はCM-17dでのみ利用可能です； WLAN/Bluetoothの利用にはオプションアクセサリーCM-A300が必要です；WAA機能は購入後1年間無料で利用可能で、サービス／校正を通じて継続利用が可能です。
