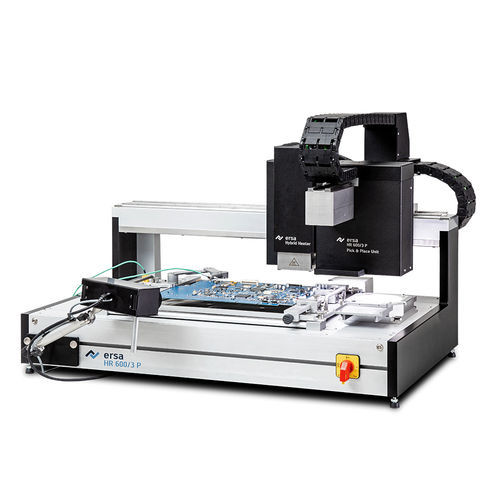

自動修理ステーション HR 600/3P

Ersa Rework System HR 600/3P は、BGA や MLF などの SMT コンポーネントを最大 1 x 1 mm のエッジ長まで高精度と信頼性で自動リペアします。HRSoft 2のグラフィカル・ユーザー・インターフェースにより、どのようなユーザーでも簡単にプロセスを選択し、操作することができます。 エルザリワークシステムの技術は、エレクトロニクスの付加価値を持続的に確保します： - 穏やかな加熱技術 - センサーガイドによるはんだ付けプロセス - 非接触残留はんだ除去 - 正確な部品配置 - 完全なプロセス文書化 - 明確なユーザーガイダンス - 高精度軸システム（X、Y、Z）と高解像度カメラ - はんだ付け・はんだ吸取工程と同様に部品搭載も自動化 - 2つの加熱ゾーンを持つハイブリッド加熱ヘッド - 3つのゾーンに大面積で強力なIRアンダーヒーティングを搭載 - デジタルセンサーによる非接触温度測定 - Accu-TCセンサー用の3つのKタイプ熱電対入力 - 圧縮空気による効果的なアセンブリ冷却 - 寸法（WxDxH）mm：850 x 660 x 573 - 重量（kg）： 65 - 静電気防止設計（y/n）：はい - 定格電力（W 3.200 - 公称電圧（V AC）：220 V - 240 VAC、50-60 Hz、16 A - 上部加熱：ハイブリッドラジエーター 800 W、2ゾーン、60 x 60 mm - 下部加熱IRヒーター（800 W×3）、380 x 250 mm - 測定チャンネルKタイプ×3、IRS×1 - ポジションレーザークラスII - プリント基板サイズ（mm）：最大390 x 300 mm（+x）、最大535 x 300 mm（+x）（0HR600/3PL - プリント基板サイズ（mm）：1 x 1 mm ～ 60 x 60 mm - 軸精度：最大±25 µm - トップ配置カメラ5 MP GigEカラーカメラ - コンポーネントカメラ下部5 MP GigE白黒カメラ - 作業距離（代表値）：トップヒーターまで30～60 mm、ボトムヒーターまで35 mm
