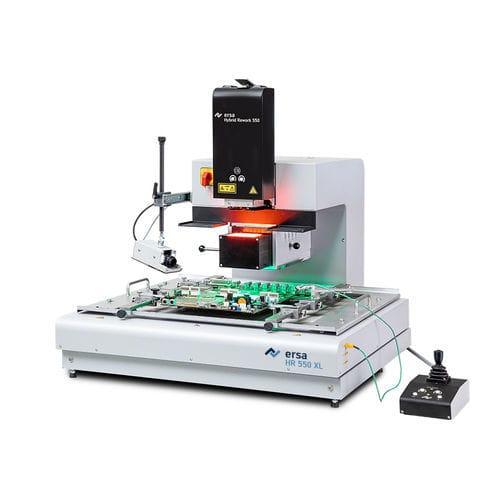

半自動修理ステーション HR 550 XL

大型でフレキシブル：530 x 610 mm までの大型基板に対応するガイド付きリワーク エルザは、リワークシステムHR 550 XLで、最大約530 x 610 mmの大型アセンブリ用の半自動装置を発表しました。このシステムは、産業用電子機器やパワーエレクトロニクス、大判基板に適しており、特にサービスプロバイダーにとって魅力的です。 Ersa Rework Systemsのテクノロジーは、エレクトロニクスの付加価値を持続的に確保します： - 穏やかな加熱技術 - センサーガイドによるはんだ付けプロセス - 非接触残留はんだ除去 - 正確な部品配置 - 完全なプロセス文書化 - 明確なユーザーガイダンス - 1,800W高性能ハイブリッド発熱体 - 全面6,400 W IRボトムヒーター - 配置およびプロセス監視用高解像度カメラ - コンピューター支援によるコンポーネントアライメント、デジタル分割光学系 - 人間工学に基づいた最適なシステム操作 - 最新のユーザーフレンドリーな操作ソフトウェア - 寸法（W x D x H）mm：755 x 930 x 545/747 - 重量（kg）：102 kg（コントロールユニット含む - 帯電防止デザイン（y/n）：はい - 定格電力（W 8.200 - 公称電圧（V AC）：3x 400 VAC、50-60 Hz、16 A - 上部ヒーターハイブリッドラジエーター 900 W赤外線 + 900 W熱風、70 x 70 mm - 下部加熱赤外線エミッター（8x 800 W）、530 x 530 mm - 測定チャンネルKタイプ×3、IRS×1 - ポジションレーザークラスII - プリント基板サイズ（mm）：最大530 x 610 mm（+x - コンポーネントサイズ（mm）： 01005から70 x 70 mmまで - 作業深さ: 349 mm - 使用可能な作業距離(typ.)：トップヒーターまで30～60 mm、ボトムヒーターまで35 mm
