攪拌槽型バイオリアクター / 発酵装置 BIOF-D series

実験用自動自動

概要

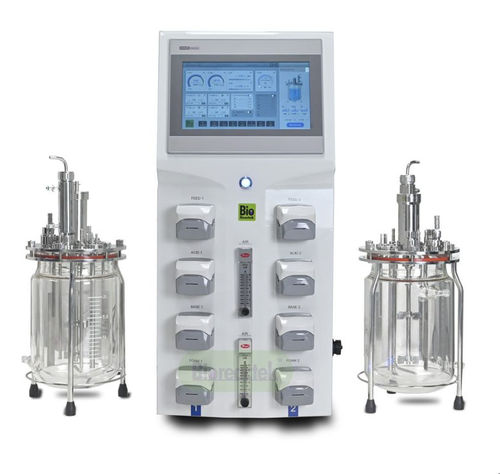

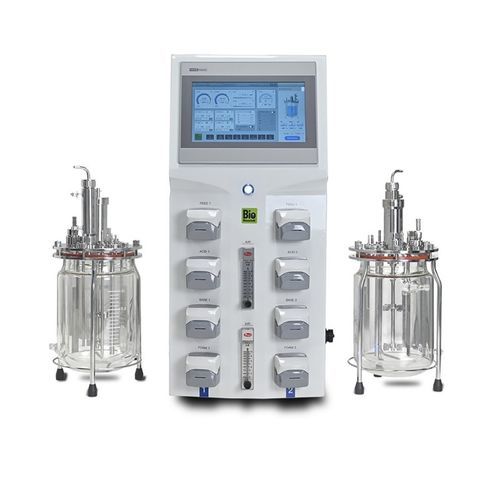

BIOF-Dシリーズは、同時もしくは独立した培養・発酵実験を行う研究室向けに設計された並列二重タンク型バイオリアクタ/発酵装置です。10.1インチのタッチHMI、Siemens SMART-200 PLC、LF-Control 2.0を搭載した統合ホストにより、1–15 L（公称）のガラス容器2基をマルチポンプで制御し、オンライン監視・データ記録・エクスポートに対応します。

主な特長

• 並列二重タンク設計：2基のガラス発酵容器を同時または独立して制御（各1–15 L公称）。
• 10.1インチ高性能タッチHMIを備えた統合ホストと拡張性。
• BIOF-D2コントローラ：Siemens SMART-200 PLCとLF-Control 2.0により、曲線表示、履歴データのエクスポート、遠隔監視を実現。
• 標準で給液/消泡用のパーistalticポンプ4台を装備、クイックリリースインターフェースで最大8台まで拡張可能。
• 上部設置の機械撹拌：高精度サーボモーター、0–1200 rpm、単層傾斜羽根・平羽根などの撹拌羽根を選択可能。
• 高品質機械シール（JOHN CRANE）とクイックインストールカップリングにより、組立/分解が迅速でコンタミ抑制に有利。
• タンクは高温耐性ボロシリケートガラス、本体蓋はAISI 316Lステンレス。
• 温度制御：PT100センサーと断熱加熱ブランケットにより、制御範囲+5–65 °C、滅菌は最大130 °Cまで対応。
• 泡制御：高感度デフォーミングプローブ、機械式デフォーミングパドル、パーistalticアンチフォームポンプによる添加。
• 滅菌可能なサンプリングシステムを搭載；代替としてフレーム接種にも対応する二重設計。
• 空気系：標準Dwyerロータメータ（電磁式はオプション）とSartorius 0.2 μm 滅菌フィルター。

コントローラ／計装
BIOF-D2コントローラ（LF-Control 2.0）：Siemens SMART-200 PLC、10.1インチHMI、HSSP仕上げの標準キャビネット、共通クイックリリースインターフェース、曲線表示と履歴データのエクスポートをサポート；PC接続による集中制御や遠隔監視に対応します。

材料と主要構成部品
タンク：ボロシリケートガラス本体＋316Lステンレス蓋
pH/溶存酸素センサー：METTLER TOLEDO
機械シール：JOHN CRANE
パーistalticポンプ：LONGER
リフィルボトル：SCHOTT
流量計（エア）：Dwyer
滅菌フィルター：Sartorius 0.2 μm

技術概要（表形式）
タンク - 公称容量：3L、5L、10L、15Lの組み合わせ；充填率≥80%；材質：高温耐性ボロシリケートガラス、AISI 316L蓋。
撹拌系 - 上部機械撹拌；サーボモーター；速度0–1200 rpm；羽根オプション：単層傾斜、平羽根。
温度制御 - Pt100センサー；断熱加熱ブランケット；制御範囲+5–65 °C；滅菌は最大130 °C。
泡系 - 高感度デフォーミングプローブ；機械式デフォーミングパドル；パーistalticアンチフォーム添加。
供給 - パーistaltic供給ポンプ；手動または自動制御モード。
pH & DO - METTLER TOLEDOプローブ；pH 2.00–12.00；DO 0–200%飽和；オートクレーブ対応。
コントローラ - BIOF-D2（LF-Control 2.0）；Siemens PLC；10.1インチHMI；曲線表示、記録、エクスポート。
その他 - 空気入口：Dwyerロータメータ標準；電磁流量計オプション；濾過：Sartorius 0.2 μm；滅菌可能なサンプリング；シャーシ約565 × 310 × 680 mm；電源AC100–240 V；約1.2 kW。

仕様

• モデル：BIOF-D（二重タンク並列バイオリアクター）。
• 公称容量の組合せ：1L*2、3L*2、5L*2、10L*2、15L*2；実働容量はモデルにより異なる。
• タンク構造：ボロシリケートガラス本体＋316L蓋；充填率≥80%。
• 撹拌：高精度サーボモーター；0–1200 rpm；上部機械撹拌；高品質機械シール。
• 温度：PT100；断熱加熱ブランケット；制御+5–65 °C；滅菌対応130 °C。
• pH & DO：METTLER TOLEDOプローブ；pH 2.00–12.00；DO 0–200%。
• ポンプ：LONGER製パーistalticポンプ標準（4台）；最大8台まで拡張可能。
• 空気制御＆濾過：Dwyerロータメータ；Sartorius 0.2 μm滅菌フィルター。
• コントローラ＆ソフトウェア：Siemens SMART-200 PLC；BIOF-D2（LF-Control 2.0）；10.1インチHMI；オンライン監視およびデータエクスポート。
• 寸法＆電源：シャーシ約565 × 310 × 680 mm；AC100–240 V；約1.2 kW。
