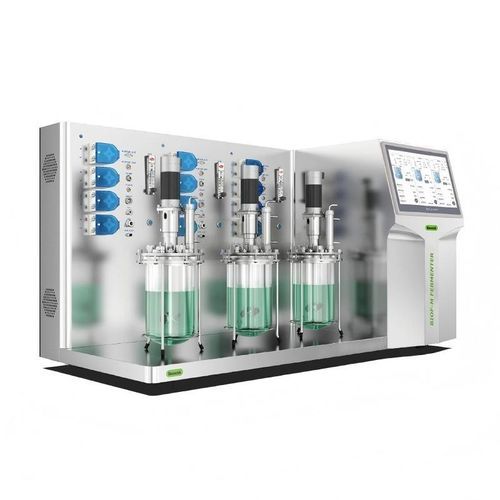

攪拌槽型バイオリアクター / 発酵装置 BIOF-MT

実験用自動手動

製品概要
BIOF-MTシリーズは、並列発酵研究、複数条件の検討および温度、pH、DO、撹拌などの条件における発酵収率の比較研究を目的とした実験室用多並列発酵装置（バイオリアクター）です。従来の単槽システムと比べて、開発時間とサイクルを大幅に短縮します。

設計と操作
ステンレス製一体型シャーシに15.6インチ高精細タッチスクリーンを搭載。明瞭で使いやすいインターフェースにより、3〜9並列タンク群の実験室運用が可能です。機体全体はステンレス仕上げ、IoT対応の制御ソフトによりオンライン監視、データ記録、曲線表示が可能です。

特徴（要約）

• タンク設計は既存の設計思想（Applikon / Sartorius）を踏襲：交換可能な部品と迅速な分解/組立機構で実験室作業に適合。
• タンク材料と仕上げ：蓋および金属部品はAISI 316Lステンレス；タンク本体は高温耐性ボロシリケートガラス；輸入品に匹敵する精密研削および電解研磨。
• ポンプ構成：BIOF-A 四路ポンプ構成；各ポンプ群は可変速制御対応；ローラ式高精度ポンプ本体で耐久性確保。
• コントローラとソフトウェア：Siemens S7クラスPLCに基づくLF-Control V 2.0制御ソフト；15.6インチHDタッチスクリーン；IoT制御、履歴データ記録、曲線表示およびエクスポートに対応。
• 全体衛生：ブラッシュドステンレス表面で衛生性と耐摩耗性の要件を満たす仕上げ。

表：主要機能のハイライト
ITEM — FEATURES
比較可能な製造プロセス — Sartorius/Applikonの設計思想に由来；交換部品；安定した気密性；迅速な分解/組立機構
ポンプソリューション — BIOF-A 四路ポンプ本体；可変速制御；損傷に強いローラ高精度ポンプ
コントローラ & UI — 15.6" HDタッチスクリーン；Siemens PLC；LF-Control V2.0；オンライン監視と曲線表示
材料 & 仕上げ — タンク本体：ボロシリケートガラス；蓋とハードウェア：AISI 316L；シャーシ全体：AISI304 ブラッシュ仕上げ
ろ過 & ガス処理 — 高効率滅菌フィルターと正確な流量計による空気/ガス管理

含まれる機能システム

• 撹拌システム：高精度サーボモーター；回転数 0–1200 rpm；トップ機械撹拌；選択可能な撹拌羽根（単層斜め羽根、平羽根）。
• 温度制御：PT100 白金センサー（クイックリリース式）、断熱ブランケット電気加熱；制御範囲 5–65 °C。
• 泡制御：高感度泡検出プローブ；耙圧縮付き機械的消泡パドル；消泡剤はパーistaltic ポンプで投入。
• 供給システム：パーistaltic 給液ポンプ；手動または自動制御モード。
• pH制御：Mettler Toledo pH 測定；制御範囲 2.00–12.00 pH；LF-K 統合トランスミッタ（絶縁信号）および RS-485 通信オプション。
• DO制御：Mettler Toledo DO 測定；制御範囲 0–200％；LF-K 統合トランスミッタ（絶縁信号）および RS-485 オプション。
• 空気導入 & ろ過：高品質ロタメータ（Dwyer）、電磁流量計オプションあり；Sartorius 高効率滅菌フィルター 0.2 μm。
• サンプリング：滅菌可能なオートクレーブ対応サンプリングシステム、滅菌サンプリングまたは従来の接種法をサポートする二重設計。

追記事項
シャーシとレイアウトは構成により3〜9並列タンクをサポートします。本システムは実験室での使いやすさ、モジュール性、既存の輸入発酵タンク設計との比較可能性を重視しています。

仕様 / 技術仕様

• モデル / シリーズ：BIOF-MT series
• 公称タンク容量：3 L、5 L、10 L、15 L
• タンク材料：本体 — 高温ボロシリケートガラス；蓋 — AISI 316L ステンレス
• 撹拌モーター：高精度サーボモーター、0–1200 rpm；撹拌方式：トップ機械撹拌；羽根タイプ：単層斜め羽根、平羽根
• 温度センサー & 制御：PT100 白金電極；断熱ブランケット電気加熱；制御範囲 5–65 °C
• 泡システム：高感度消泡プローブ；機械的消泡パドル（耙）；消泡剤はパーistaltic ポンプで供給
• 給液：パーistaltic 給液ポンプ；手動または自動制御
• pHシステム：Mettler Toledo pH プローブ；2.00–12.00 pH；LF-K 統合トランスミッタ；RS-485 通信
• DOシステム：Mettler Toledo DO プローブ；0–200％ 範囲；LF-K 統合トランスミッタ；RS-485 通信
• コントローラ & ソフトウェア：Siemens PLC；15.6インチ HD タッチスクリーン；LF-Control 2.0 ソフトウェア；オンライン監視、記録および曲線表示/エクスポート
• 空気導入 & ろ過：Dwyer ロタメータ（オプション：電磁流量計）；Sartorius 滅菌フィルター（0.2 µm）
• サンプリング：滅菌可能オートクレーブ対応サンプリング；滅菌または火炎接種の二重モード
• シャーシ寸法（約）：645 × 1355 × 700 mm (L × W × H)
• 電源：AC100–240 V、1.2 kW
