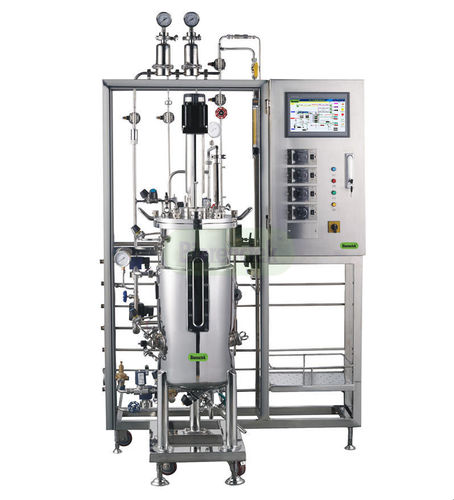

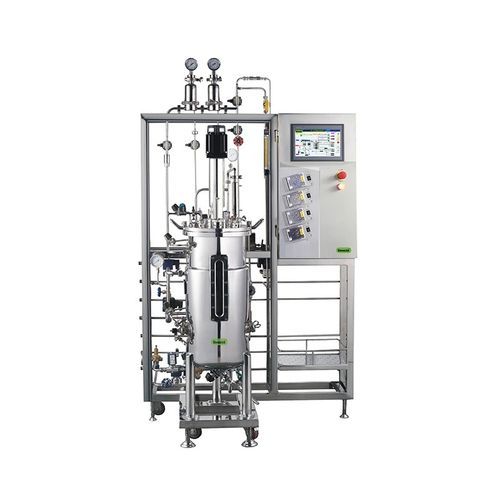

攪拌槽型バイオリアクター / 発酵装置 BIOF-S

製薬産業用産業用自動

主な特徴

• BIOF-S Series 不銹鋼自動発酵槽（バイオリアクター）— 容量 10〜20,000 L（5 L からのモデルも可）
• 完全自動制御：SIP、pH、DO、撹拌、温度、圧力、ガス流量、リッドリフティング（オプション）
• タンク本体 316L、ジャケット 304；内部研磨 Ra0.4、外部 Ra0.6
• モジュール式オプション：MFC 流量自動制御、CIP システム、タンク計量、リッドリフター
• ターンキー供給対応（チラー、コンプレッサー、蒸気発生器）；GMP 対応設計

概要
BIOF-S 不銹鋼発酵槽システムは、タンク本体、配管・バルブ、エアフィルトレーション、温度・回転数自動制御、オンライン pH/DO 監視と自動制御、自動消泡、自動添加、PLC 中央制御およびホスト PC ソフトウェアで構成されます。オイルフリー静音コンプレッサーおよび電気式蒸気発生器での供給が可能です。設計圧力 0.3 MPa。標準ポート：サンプリング、底部排出、側面視鏡、12V 安全照明、温度/pH/DO/消泡/酸・アルカリ添加/接種/供給/吸気・排気/種子移送等。フィルターは蒸気滅菌対応です。

技術仕様（概要）

• 型式：BIOF-S Series
• 容量：10〜20,000 L（一般的なラインナップ；5 L モデルあり）
• タンク構造：本体 316L SS、ジャケット 304 SS；SIP 対応（100〜130°C）
• 撹拌：トップ型機械撹拌、サーボモーター＋速度制御、AD 機械シール、多段ブレード＋取り外し可能なバッフル、制御精度 ±1%
• エア供給・濾過：リング型ボトムディストリビューター、一次濾過＋0.01 μm 滅菌フィルター、蒸気滅菌可能なフィルター素子、最大換気 2 VVM（設定可能）
• pH 制御：Hamilton / Mettler 高温ガラス電極、制御範囲 2–12 pH（表示 0–14）、精度 ±0.02、インテリジェント PID
• DO 制御：Hamilton / Mettler 高温電極、制御範囲 0–100%（表示 0–200%）、精度 ±5%、PID 制御と PC ログ
• 温度制御：電気加熱＋循環水冷、空焚き防止・過熱保護、PID、冷却水 +5°C〜65°C ±0.2°C
• 消泡：パーistaltic ポンプによる添加、感度の高い消泡電極、時間・割合自動制御
• ガス流量制御：ロタメーターまたはオプションの Vogtlin MFC、Siemens モジュール、圧力表示精度 0.01 MPa
• 圧力検出：直付け圧力計および高温対応精密センサー、範囲 0–0.35 MPa
• 自動フィーディング：PID セグメント給餌（≥10 セグメント）、給餌曲線解析、データ記録

主要構成部品 / ブランド

• pH 電極：Hamilton / Mettler（スイス）
• DO 電極：Hamilton / Mettler（スイス）
• PLC：Siemens（ドイツ）；タッチスクリーン：MCGS
• 恒温水ポンプ：WILO（ドイツ）；ギアボックス/モーター：SEW（ドイツ）
• インバータ：BOSCH（ドイツ）；MFC（オプション）：Vogtlin
• 制御ソフトウェア：Bioreactek™（China）
• その他：Burkert、Gemi、DK、Sanlixin、Julang、Chengfeng（計装／バルブ）

技術データ & オプション

• 内部研磨 Ra0.4、外部 Ra0.6；アルゴンシールド溶接
• 媒体接触部 AISI 316L、湿潤バルブは輸入ダイアフラムバルブ、配管は研磨仕上げ
• SIP：フィルター、タンク、配管をワンクリックで自動滅菌；サンプリング・排出は手動滅菌対応
• オプション：自動 CIP システム、リッドリフティング、タンク計量（精度 0.1%）、MFC 自動流量制御
• 適合性：GMP 相当の設備設計；ターンキー納入対応
