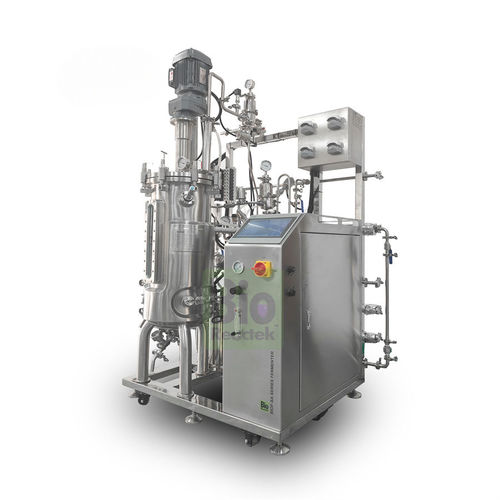

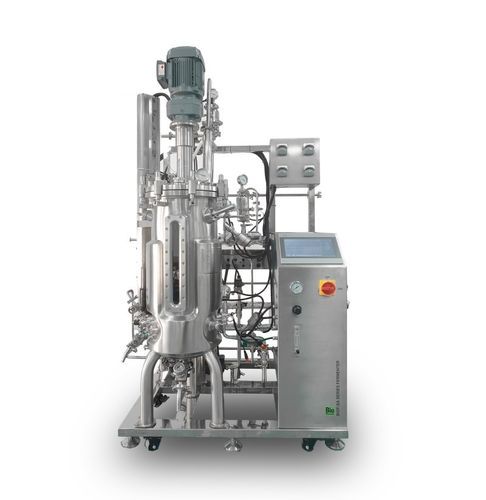

攪拌槽型バイオリアクター / 発酵装置 BIOF-SA series

フェドバッチ製薬産業用自動

説明 新しいBIOF-SA自動シリーズステンレス鋼発酵槽は、パイロットスケールアップと小規模生産のニーズを満たします。10Lから2000Lまでの容量があり、タンク本体は信頼できる品質を保証するために認定ステンレス鋼メーカーを使用しています。標準機能には、自動SIP、自動タンク圧力制御、自動蓋上げ、オプションのMFC流量制御、オプションのCIP、GMP要件への適合が含まれます。 ハイライト

先進的な全自動ステンレス製バイオリアクター発酵槽

第2世代のヒューマンインターフェース - 使いやすく、機能モジュールはカスタマイズ可能

オプションのオンラインモジュール：CO2、ORP、生細胞濃度、OD、排ガス分析

タンク材質：SS304またはSS316L; 精密ステンレス鋼の機械加工と溶接

有名ブランドの主要部品; ISO 9001とCE認証; 3Q検証文書あり

製品の特徴

• BIOF Feed-Tec™給餌システム：手動および自動の時間指定給餌、pHおよびDOによるカスケード制御、高密度発酵のための方程式給餌およびインデックス給餌をサポート
• BIOF Easy-Tri™監査証跡：すべての記録を自動的に保存、トレーサビリティをサポート、エクスポート/削除を制限する高度な権限、HMIは独立した監査証跡およびインテリジェントなシーケンス制御をサポート
• モジュール設計： 機能モジュール/拡張（概要） ORP、泡検出、生細胞濃度（オンラインバイオマス）、ラマン（プロセス最適化）、CO2オンライン排気検出（CER/OR/RQ計算）、オンラインOD（連続濁度）、排気ガス分析 - すべてオプションのオンラインモジュールとして利用可能。 滅菌、洗浄、バルブ安全性と衛生。 タンク底弁一体化設計によりデッドスポットをなくし、オンライン蒸気滅菌をサポートし、汚染リスクを低減。排ガスコンデンサーと多段ろ過（0.2μm粗、0.01μm細、PTFE）が可能。PID制御比例バルブ付きタンク圧力センサーにより、正確な圧力調整が可能。 主な構造と機械設計
  含まれるコントロールとユーザーインターフェース。 コントローラーPID プログラム制御付きシーメンス SIMATIC S7-1200 シリーズ; HMI TPC10; BIOF-Control V2.2 はマルチタンクワンクリック制御、監査証跡およびシーケンス制御をサポート; ホストおよび IoT システムへの拡張をサポート。 ビデオ/デモンストレーション
  特徴/仕様技術
  • モデル/シリーズ：BIOF-SAシリーズ（代表的なモデル：BIOF-S10A、S30A、S50A、S100A、S200A、S300A、S500A、S1000A、S2000A）
  • タンクサイズ範囲：10 L～2000 L（通常の容量が使用可能、カスタムサイズにも対応）
  • 作業量の例：10Lモデル3～8L、30Lモデル8～24L、50Lモデル12～40L、100Lモデル25～80L、200Lモデル40～160L、300Lモデル80～240L、500Lモデル100～400L、1000Lモデル200～800L、2000Lモデル400～1600L
  • インナータンク材質：AISI 316L / AISI 304Lステンレス鋼
  • ジャケット材質：AISI 304Lステンレス鋼
  • 製造規格：ASME BPE-2019、PED溶接規格
  • 表面研磨（製品接触）：Ra≦0.4
  • 攪拌：パナソニックのサーボモーターまたはSEWギヤードモーター；PID制御
  • 攪拌速度範囲（例）：最大20～800rpm（モデルによる）、制御精度±1rpm
  • 羽根車のタイプ：傾斜翼、スパイラル、パドル、タービン、プロペラ（選択可能）
  • 温度制御：PT100センサー、PID制御、プレート式熱交換器、電気ヒータージャケット、冷却水、範囲：周囲温度+5 °C～60 °C、表示精度0.1 °C、制御精度±0.1 °C
  • pHプローブ：メトラー・トレド/ハミルトン、レンジ0～12、PID制御、精度±0.02、酸/アルカリ自動注入（ペリスタポンプまたはCO2 MFC）
  • DOプローブ：
  • DOプローブ：メトラー・トレド/ハミルトン、0～200%、PID制御、精度±1%
  • 空気/ガス供給：輸入ガラスローター流量計標準、CO2/O2/N2およびマルチチャンネルガス戦略をサポート、オプションでサーマルマスフローメーター（MFC）にアップグレード可能
  • ガス分配器：環状ディストリビューターまたは微多孔ディフューザー
  • フィルター：粗い0.2μm、ファイン0.01μm PTFE、加熱排気フィルターハウジングはオプション
  • 排気ガスコンデンサー：AISI 316L / AISI 304Lステンレス鋼
  • 供給システム（標準）：供給、酸、アルカリ、消泡剤用の高精度フリップトップ式ペリスタポンプ4台（PIDインターロック制御）；ポンプを追加可能
  • ペリスタポンプブランド：Bioreactek / Watson-Marlow（標準）
  • メカニカルシール：Burgmann
  • フィードボトル：SCHOTT（ドイツ）
  • ガラスローター流量計ブランド：Dwyer（米国）
  • 温度センサーのブランド：JUMO（ドイツ）
  • 低電圧電気部品：シュナイダー
  • バルブ：ヘブロン/ゲミュー/ビュルケルト（ダイヤフラム/手動/自動ダイヤフラムバルブ）
  • 循環ポンプ：Grundfos（デンマーク）
  • オプションの質量流量計（MFM / MFC）：Vögtlin（スイス）
  • タンク圧力センサー/調整バルブ：タンク圧力自動制御0-0.2MPa、制御精度±0.001MPa
  • 監査証跡とデータセキュリティ：BIOF Easy-Tri™自動記録保存、許可制御、エクスポート/削除の保護
  • オプション/拡張：CIPシステム、MFCガス制御、オンラインORP/OR/フォーム/バイオマス/OD/ラマン/CO₂/排ガス分析、計量モジュール（タンク/フィード）、マルチタンクシステム統合
  • 認証：ISO9001、CE（標準構成）
