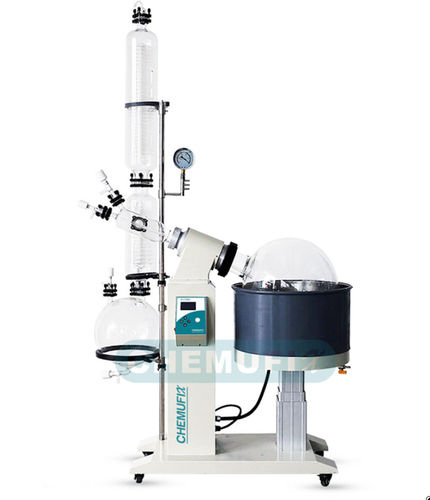

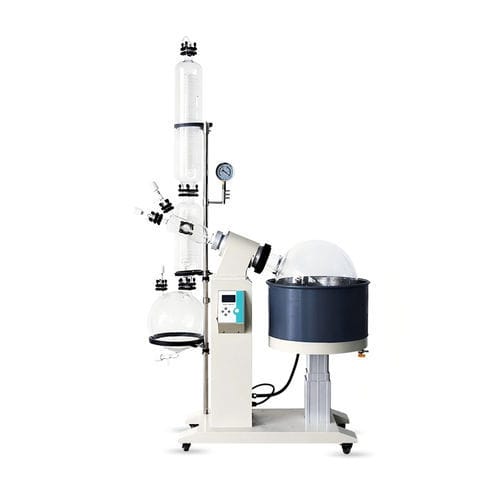

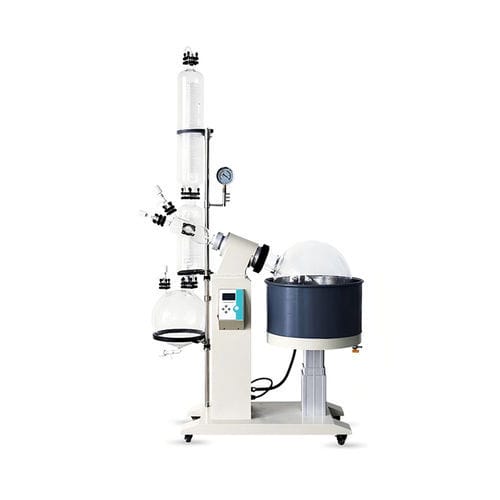

真空エバポレーター RE-LA-50

ロータリー実験用試料濃度用

製品概要
RE-LAシリーズ回転式蒸発装置は、大容量・大口径の蒸発フラスコに対応するよう設計され、蒸発面積と効率を向上させます。真空対応のステンレス製水浴（オイルバスはオプション）を備え、回転エッジ加熱により溶液の蒸発および拡散を改善します。生物、製薬、化学、食品系の実験室および小規模生産に適しています。RE-LA-50（50 L）モデルは重質油の抽出に特に適しています。

特長

• 防爆仕様はオプション
• PTFEとフッ素ゴムの二重回転シール（特許）により高い真空保持を実現
• 輸入周波数変換制御の駆動系およびデジタル温度制御により精密な制御が可能
• 真空切替弁で真空蒸留を中断せずに連続回収が可能
• 水/油浴の電動昇降；手動昇降サポートのオプションあり
• PTFE排出弁 — 耐食性および無汚染
• ガラス器具の予備セットオプションあり

技術データ（概要）

• モデル：RE-LA-5 / RE-LA-10 / RE-LA-20 / RE-LA-50
• 回転フラスコ容量：5 L / 10 L / 20 L / 50 L
• フランジ径：Φ50 mm / Φ95 mm / Φ95 mm / Φ125 mm
• 回収フラスコ容量：3 L / 5 L / 10 L / 20 L
• 回転速度：RE-LA-5 10–140 r/min；RE-LA-10/20 10–130 r/min；RE-LA-50 10–110 r/min（周波数変換）
• 回転モータ出力：40 W / 90 W / 120 W / 120 W
• 凝縮管：縦型ダブル蛇管（小型）；主＋補助の高効率三循環（大型）
• 浴温範囲：水浴 常温–99°C；オイル浴オプション 常温–180°C
• 真空度：約399.9 Pa（3 mmHg以下）
• 蒸発能力（水/アルコール）：RE-LA-5 ≥2 L/h / ≥4 L/h；RE-LA-10 ≥3.2 L/h / ≥6.5 L/h；RE-LA-20 ≥5 L/h / ≥11 L/h；RE-LA-50 ≥9 L/h / ≥19 L/h
• 昇降ストローク：RE-LA-5 0–150 mm；RE-LA-10 0–160 mm；RE-LA-20 0–190 mm；RE-LA-50 0–230 mm
• 電源：RE-LA-5/10/20 220–240V/50Hz；RE-LA-50 380V/50Hz（機種による）
• 総消費電力：RE-LA-5 2.2 kW；RE-LA-10 4.8 kW；RE-LA-20 6.3 kW；RE-LA-50 8.3 kW
• 寸法（mm）：RE-LA-5 765×400×1070；RE-LA-10 920×550×1700；RE-LA-20 1250×600×2100；RE-LA-50 1320×770×2340

技術仕様

• モデル：RE-LA-50
• 回転フラスコ容量：50 L
• 回収フラスコ容量：20 L
• フランジ径：Φ125 mm
• 回転速度：10–110 r/min（無段階周波数変換）
• 蒸発能力（水）：≥9 L/h（代表値）
• 蒸発能力（アルコール）：≥19 L/h（代表値）
• 温度範囲：常温–99°C（水）；常温–180°C（オイルオプション）
• 到達真空：約399.9 Pa（3 mmHg以下）
• 昇降ストローク：0–230 mm；昇降方式：電動（電動＆手動オプションあり）
• 電源：380V/50Hz（機種により）
• 総消費電力：約8.3 kW
• 構造：ステンレス製水浴（オイルオプション）、PTFE排出弁、PTFE＆フッ素ゴム二重回転シール
