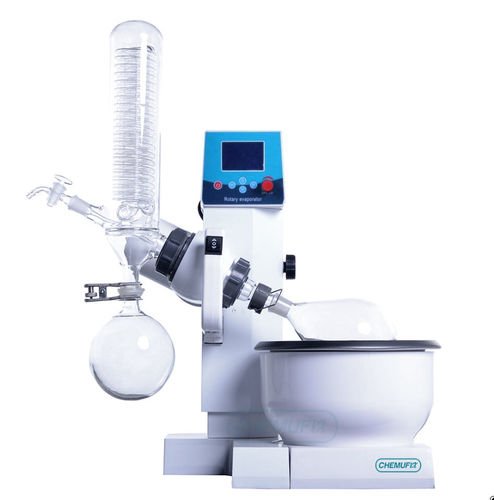

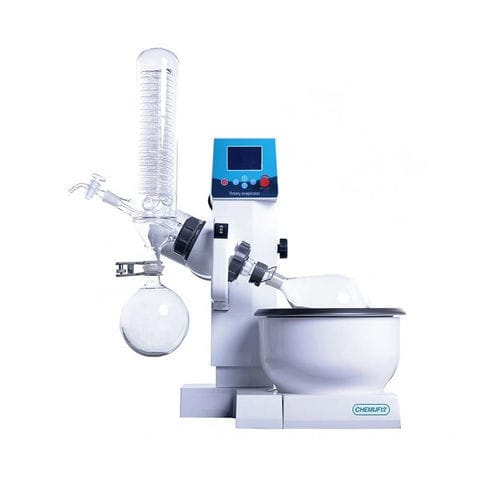

真空エバポレーター RE-5000

ロータリー実験用溶媒用

製品概要
RE-5000 5 L 回転蒸発装置は、水浴と油浴の両用機能を統合したコンパクトなラボ用装置で、溶媒の蒸発・回収に適しています。温度制御が精密で、自動昇降機能を備え、PTFE複合材料の蒸気配管および真空シールにより腐食や汚染のリスクを低減します。蒸気密封管は一体設計で分解清掃が容易です。

浴槽の特徴

• 透明シールドにより断熱・飛散防止・耐爆性を確保し、安全性を向上。
• 水浴：コンパクトで昇温が速い。加熱槽はテフロン複合材で清掃が容易。
• 蒸気案内部とシールシステムは高度な回転シールの利点を組み合わせ、安定した性能を実現。

主な特徴

• 二重用途：水浴／油浴の切替が可能。
• 温度範囲：常温〜-180 °C。
• 加熱出力：1500 W、設定温度超過時は自動停止。
• 浴槽容量：8 L の水浴槽で3000–5000 mLの回転フラスコに対応。
• 電動上下移動：0–150 mm（型式により異なる）。
• 回転フラスコ速度：0–200 rpm（駆動モーター40 W）。
• 機器総電力：1.5 kW。電圧：220 V 50 Hz。コンデンサーは垂直・傾斜・コールドトラップ仕様あり。
• 高温耐性のGG-17ガラス二重還流コンデンサー、規格口と収集フラスコで構成、容易に組付け可能。
• 給液：弁式給液管（PTFE配管）およびウォーターリテーナーリング。
• シール：PTFE真空シールリング（テフロン＋フッ素ゴム二重シール）。
• 操作：上下昇降はロッカーボタン、速度はノブで無段階調整。
• 本体構造：ステンレス、耐錆アルミニウム、エンジニアリングプラスチックで耐久性を確保。
• エアダクト式冷却装置を装備。

付属品

• 循環チラー（対応モデルあり）。
• 水循環式真空ポンプのオプション。
• ダイアフラム真空ポンプのオプション。
• 精密な真空制御用の真空コントローラー。

技術仕様

• 型式：RE-5000
• ガラス材質：GG-17
• 支持体材質：アルミ合金
• 浴槽材質：アルミ合金＋テフロン複合槽、完全封入加熱 280 × 170 mm 10 L
• 回転フラスコ容量：5 L（￠50 フランジ口）
• 受器容量：2 L（35# すり合わせ口）
• 回転モーター出力：40 W
• 回転速度：0–180 rpm
• 加熱出力：1.5 kW
• 浴温制御範囲：0–99 ℃
• 温度精度：±1 ℃
• 昇降モーター出力：20 W
• 昇降ストローク：120 mm
• 電圧/周波数 (V/Hz)：220 V / 50 Hz
• 外形寸法 (mm)：700 × 410 × 880
• 梱包寸法 (mm)：640 × 540 × 690（木箱）
• 梱包重量：42.5 kg
• 表示方式：温度・回転数二重デジタル表示、LCD
• 温度表示方式：PT100 センサー デジタル表示
• 温度制御方式：インテリジェント温度制御
• シール方式：テフロン＋フッ素ゴム二重シール
• 昇降方式：本体自動昇降
• コンデンサー：垂直コンデンサー 100 × 590 mm
• 連続給液：19# 標準口 給液弁
