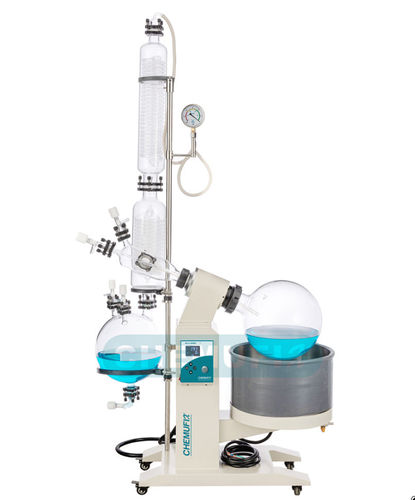

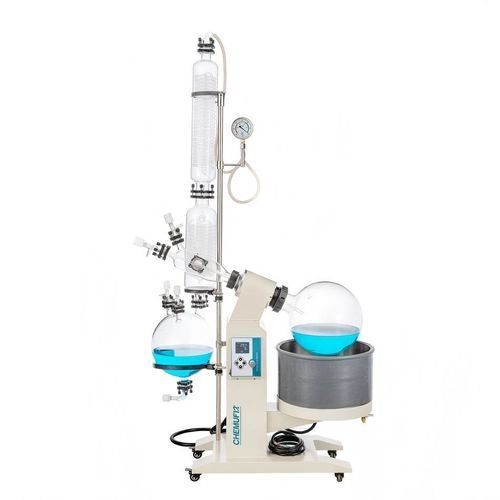

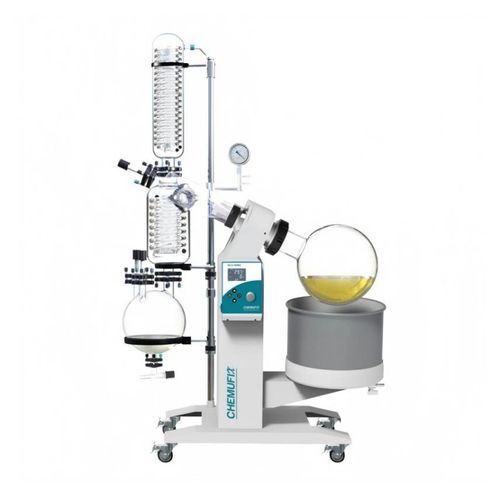

ロータリーエバポレーター RE-LA series

実験用液体用溶媒用

大容量回転蒸発器

用途
RE-LAシリーズは大口径の回転フラスコと広い蒸発面積を備えた大容量回転蒸発器です。回転エッジ加熱を採用した真空水浴により蒸発の拡散効率が向上します。生物、製薬、化学、食品分野の研究室や小規模生産に適しています。システムは再生水式真空ポンプ、ダイアフラムポンプ、低温循環（真空）ポンプ、循環クーラー、恒温循環器、低温冷却液循環ポンプ等と組み合わせて使用できます。

特長

• 防爆仕様オプション。
• 高真空を確保するテフロン（PTFE）とフッ素ゴムの二重回転シール（特許）。
• 輸入された高性能周波数制御システムと、正確で信頼性の高い温度制御システム。
• 真空切替弁によりシステムの真空を保ったまま蒸留液の連続回収が可能。
• 電動昇降式の水浴（油浴はオプション）；手動昇降オプションあり；操作が容易。
• PTFE排出バルブ：耐腐食性で汚染が少ない。
• 追加のガラス器具セットはオプション。

技術データ（表）
Model | RE-LA-5 | RE-LA-10 | RE-LA-20 | RE-LA-50
Capacity of Rotary Bottle | 5L | 10L | 20L | 50L
Flanged diameter | Φ50mm | Φ95mm | Φ95mm | Φ125mm
Capacity of Collecting bottle | 3L | 5L | 10L | 20L
Rotary control | デジタル表示、周波数変換無段階 | デジタル表示、周波数変換無段階 | デジタル表示、周波数変換無段階 | デジタル表示、周波数変換無段階
Rotary speed | 10〜140 回/分 | 10〜140 回/分 | 10〜130 回/分 | 10〜110 回/分
Power of rotary motor (W) | 40W | 90W | 120W | 120W
Condensing tube | 垂直二重蛇行管 | 垂直、主＋補助冷却、高効率三重循環 | 垂直、主＋補助冷却、高効率三重循環 | 垂直、主＋補助冷却、高効率三重循環
Water/Oil bath | ステンレス製水浴（油浴に変更可能） | ステンレス製水浴（油浴に変更可能） | ステンレス製水浴（油浴に変更可能） | ステンレス製水浴（油浴に変更可能）
Temperature range | デジタル表示、常温〜99°C（油浴 常温〜180°C） | デジタル表示、常温〜99°C（油浴 常温〜180°C） | デジタル表示、常温〜99°C（油浴 常温〜180°C） | デジタル表示、常温〜99°C（油浴 常温〜180°C）
Vacuum degree | 399.9 Pa（3 mmHg以下） | 399.9 Pa（3 mmHg以下） | 399.9 Pa（3 mmHg以下） | 399.9 Pa（3 mmHg以下）
Evaporating capability | 水 ≥ 2 L/h；アルコール ≥ 4 L/h | 水 ≥ 2 L/h；アルコール ≥ 4 L/h | 水 ≥ 3.2 L/h；アルコール ≥ 6.5 L/h | 水 ≥ 5 L/h；アルコール ≥ 11 L/h / 水 ≥ 9 L/h；アルコール ≥ 19 L/h（大容量モデル範囲示唆）
Elevating mode | 電動 | 電動 | 電動（または手動） | 電動＆手動
Elevating stroke | 0〜150 mm | 0〜150 mm | 0〜160 mm | 0〜190 mm / 0〜230 mm（最大）
Power supply | 220-240V/50Hz | 220-240V/50Hz | 220-240V/50Hz | 380V/50Hz（特定構成）
Power (total) | 2.2 KW | 2.2 KW | 4.8 KW | 6.3 KW / 8.3 KW（大容量モデル）
Dimensions (mm) | 765L × 400W × 1070H | 920L × 550W × 1700H | 1250L × 600W × 2100H | 1320L × 770W × 2340H

仕様 / 技術的特徴

• シリーズ：RE-LA Series（モデル：RE-LA-5、RE-LA-10、RE-LA-20、RE-LA-50）。
• 回転フラスコ容量：5 L / 10 L / 20 L / 50 L（モデルにより異なる）。
• 受液フラスコ容量：3 L / 5 L / 10 L / 20 L（モデルにより異なる）。
• フランジ径：Φ50 mm（RE-LA-5）、Φ95 mm（RE-LA-10/20）、Φ125 mm（RE-LA-50）。
• 回転制御：無段階周波数変換制御のデジタル表示。
• 回転速度範囲：小型モデルで最大140 回/分、最大モデルで110 回/分。
• 回転モータ出力：40 W〜120 W（モデルにより異なる）。
• 凝縮設計：垂直二重/蛇行、または主＋補助の高効率多循環凝縮器。
• 水浴：標準はステンレス水浴；油浴はオプション（より高温対応）。
• 温度範囲：常温〜99°C（油浴選択時 常温〜180°C）。
• 到達真空度：約399.9 Pa（3 mmHg以下）。
• 蒸発能力（目安）：水 2–9 L/h（モデル依存）；アルコールはそれ以上（モデルで約4–19 L/h）。
• 昇降：電動昇降が標準；一部モデルは電動＋手動併用；昇降ストロークは0–150 mmから0–230 mmまで。
• 電源・消費：多くのモデルは220–240V/50Hz；一部産業構成は380V/50Hz；総電力は約2.2 kW〜8.3 kW（モデル・構成による）。
• 寸法：モデルにより異なる（例：RE-LA-5：765×400×1070 mm；RE-LA-10：920×550×1700 mm；RE-LA-20：1250×600×2100 mm；RE-LA-50：1320×770×2340 mm）。
• オプション・付属品：防爆仕様、追加ガラス器具セット、代替真空ポンプ、循環クーラー／チラーなど各種補助機器。
