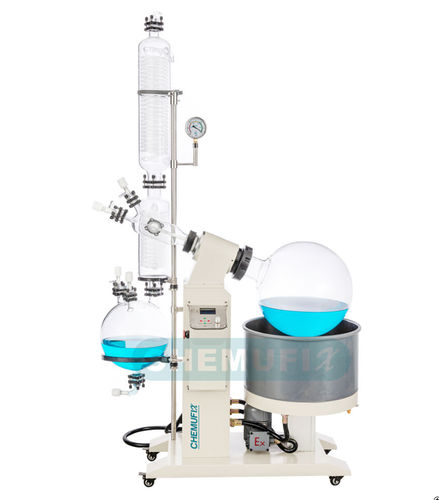

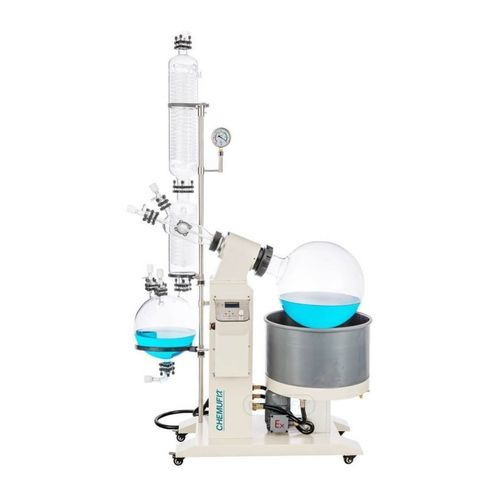

真空エバポレーター RE-LA Ex series

ロータリー実験用液体用

概要
Labfreez™ 大容量真空ロータリーエバポレーター RE-LA Ex シリーズは、大口径フラスコ、SUS304 水浴、回転エッジ加熱を備え、溶液の蒸発・拡散効率を向上させます。バイオ、製薬、化学、食品等の小規模な研究開発および生産に適します。各種再生水多用途真空ポンプ、隔膜ポンプ、低温循環ポンプ、循環クーラー、定温循環器等と組み合わせ可能です。

特長

• テフロン（PTFE）＋フッ素ゴムの二重回転シール（特許技術）で高真空を確保。
• 高性能周波数制御システムと高精度な温度制御。
• 真空切替弁により系の真空を保持したまま連続回収が可能。
• 水浴の昇降は電動または手動に対応し操作性を向上。
• PTFE 排出バルブは耐食性が高く汚染を防止。

防爆モーター

• 混合物の粘度に応じてモーター出力を選択可能。
• 防爆等級：dIIBT4。
• 選択可能なモーター出力：90 W、180 W、370 W。
• 発火源となる火花を発生しない設計。

防爆制御部

• 高品質の溶接鋼構造、耐高電圧の静電噴塗仕上げ。
• バスおよび配出口は安全構造を強化。
• 専用設計の制御回路。過電圧・低電圧・過電流保護、過負荷・過熱保護を装備。
• 防爆等級：dIIBT4。
• 回転数デジタル表示、温度デジタル表示（オンライン監視対応）。
• 速度ホールド機能、PID 温度制御（標準範囲：室温〜99°C）。
• オプションで高温バス（最大180°C）対応。
• 防爆フレキシブル接続管：耐火・耐食・耐水・耐老化性。

防爆電気加熱管

• バス加熱用の管状ヒーター。電気エネルギーを熱に変換する。
• 冷間溶接されたステンレス製構造。
• 高電圧静電噴塗仕上げ、バス・配出口の安全構造強化。
• 防爆等級：dIIBT4。耐食・耐水・耐油・耐老化性。
• 電圧：220 V、380 V。出力：3 kW、4.5 kW、6 kW、8 kW。
• SUS304 ステンレスで熱伝導性、絶縁性、低漏電、長寿命を確保。

防爆規格

• 防爆マーク dIIBT4：Class IIB の場所および点火温度群 T4 のガスに適合。
• 防爆（GB3836.2）は点火源を隔離。
• 防爆電気機器は MESG または MICR により IIA、IIB、IIC に分類される。
• ガス点火温度群：T1〜T6。T4 は 135°C ≤ 点火温度 ≤ 200°C に相当。

大容量真空ロータリーエバポレーター — 仕様（表）
Model | RE-LA-5Ex | RE-LA-10Ex | RE-LA-20Ex | RE-LA-50Ex
回転フラスコ容量 | 5 L | 10 L | 20 L | 50 L
フランジ径 | Φ50 mm | Φ95 mm | Φ125 mm | Φ125 mm
回収フラスコ容量 | 3 L | 5 L | 10 L | 20 L
回転制御 | インバータ無段階（全機種）
回転速度 | 10 ~ 140 r/min | 10 ~ 130 r/min | 10 ~ 130 r/min | 10 ~ 110 r/min
回転モーター出力 (W) | 40 W | 90 W | 180 W | 370 W
防爆等級 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4 | ExdIIBT4
凝縮管 | 垂直二重蛇管 | 垂直 主+補助 冷却 高効率三循環（大容量機） | 垂直 主+補助 | 垂直 主+補助
水浴槽 | SS304 ステンレス水浴（塗装層あり、全機種）
温度範囲 | LCD デジタル表示、室温〜99°C ±1°C（標準）、オプションで最大180°C
真空度 | 399.9 Pa（3 mmHg 未満）
真空シール | テフロン（PTFE）＋フッ素ゴム 二重シール
蒸発能力 | RE-LA-5Ex: 水 ≥ 2 L/h；アルコール ≥ 5.4 L/h | RE-LA-10Ex: 水 ≥ 3.2 L/h；アルコール ≥ 8.6 L/h | RE-LA-20Ex: 水 ≥ 5 L/h；アルコール ≥ 14.3 L/h | RE-LA-50Ex: 水 ≥ 9 L/h；アルコール ≥ 19 L/h
昇降方式 | 手動（全機種）
昇降量 | RE-LA-5Ex: 0 ~ 150 mm | RE-LA-10Ex: 0 ~ 160 mm | RE-LA-20Ex: 0 ~ 190 mm | RE-LA-50Ex: 0 ~ 180 mm
電源 | RE-LA-5Ex & RE-LA-10Ex: 220–240 V/50–60 Hz | RE-LA-20Ex & RE-LA-50Ex: 380 V/50–60 Hz
総電力 | RE-LA-5Ex: 3.1 kW | RE-LA-10Ex: 3.8 kW | RE-LA-20Ex: 6.3 kW | RE-LA-50Ex: 8.3 kW
本体寸法 (mm) | RE-LA-5Ex: 835 × 400 × 1090 | RE-LA-10Ex: 920 × 550 × 1700 | RE-LA-20Ex: 1250 × 600 × 2100 | RE-LA-50Ex: 1320 × 770 × 2140
制御箱寸法 (mm) | 500 × 455 × 985（一般）/ RE-LA-50Ex: 500 × 455 × 985
重量 | RE-LA-5Ex: 118 kg | RE-LA-10Ex: 143 kg | RE-LA-20Ex: 173 kg | RE-LA-50Ex: 200 kg

付属画像（参考）
製品画像や工場／梱包／スペアパーツの図は商品ページに掲載されています（ギャラリー、典型的用途、スペアパーツ、梱包、工場写真）。

技術仕様

• モデルシリーズ：RE-LA Ex Series（RE-LA-5Ex、RE-LA-10Ex、RE-LA-20Ex、RE-LA-50Ex）。
• 用途：バイオ、医薬、化学、食品分野の小規模 R&D および生産。
• 防爆等級：モーターおよび制御部は ExdIIBT4。
• 真空シールシステム：テフロン（PTFE）＋フッ素ゴム二重シール。
• 回転制御：周波数変換、無段階速度、デジタル表示。
• 表示：回転数デジタル表示、温度デジタル表示；PID 温度制御。
• 標準温度範囲：室温〜99°C ±1°C；オプションで水浴最大180°C。
• 蒸発能力（機種別）：最大 水 9 L/h / アルコール 19 L/h（50 L 機）。
• 電源・加熱出力オプション：機種により 220–240 V または 380 V；加熱最大 8 kW。
• 材質：SUS304 水浴；耐食性の加熱要素および構成部品。
• 昇降方式：手動（電動昇降はシステムオプション）。
