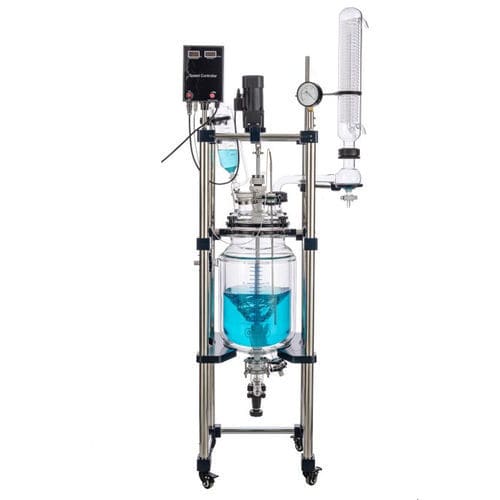

攪拌槽型反応器 VGR series実験用製薬産業用化学製品
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 攪拌槽型
- 用途
- 実験用, 製薬産業用, 化学製品, 化学工業用
- 機能
- ミキサー付き
- 温度
- 加熱, 冷却, サーモスタット付き, 正確な温度制御
- 処理タイプ
- 真空
- 材質
- ホウケイ酸ガラス製, ステンレススチール製
- ボリューム
最少: 5 l
(1.3 gal)最大: 100 l
(26.4 gal)- 温度
最少: -80 °C
(-112 °F)最大: 300 °C
(572 °F)
詳細
概要
ジャケット付きガラス反応器（VGRシリーズ）は、実効容量5 L〜100 Lで提供されます。高ホウケイ酸ガラスPyrex 3.3製のガラス器具、SUS 304製ホルダー、PTFEシールを採用し、ジャケットタイプ（D）と三層タイプ（T）を選択可能です。
使用特性
試薬は二重／三重構造の内槽に収容されます。ジャケット／中間層には冷媒、水、または高温流体を循環させ、材料の加熱・冷却を制御できます。大気圧運転および真空運転に対応し、撹拌速度は可変です。化学、精密化学、バイオ医薬品、新素材合成の実験、パイロット試験、小規模生産に適しています。真空ポンプ、低温循環ポンプ、循環冷却装置、密閉加熱/冷却循環装置との組み込みが可能です。
ガラス発酵槽
特長
仕様
Model | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
実効容量 (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
ジャケット容量 (L) | 1.5 | 3 | 6 | 10 | 16 | 24 | 30
ジャケット熱交換面積 (m²) | 0.13 | 0.22 | 0.32 | 0.46 | 0.65 | 0.9 | 1.09
コンデンサー熱交換面積 (m²) | 0.12 | 0.2 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5
ガラス材質 | Pyrex 3.3（全モデル）
ホルダー材質 | SUS 304（全モデル）
温度許容範囲 (°C) | -80 ~ 200（仕様表）；特長欄は最大300°Cを示す
動作圧力 (MPa) | 真空または大気圧
モーター出力 (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
速度調整 | 周波数制御（デジタル）全モデル共通
回転数 | 50 ~ 500（全モデル共通）
撹拌口（フランジ） | 50#（VGR-50まで）｜大容量モデルは60#
センサーポート | 24#（全モデル）
コンデンサー（接続口） | 35# / 50# / 50# / 50# / 50# / 50# / 50#
液体供給口 | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
定圧じょうご | 29# / 40# / 40# / 40# / 40# / 40# / 40#
固体供給（フランジ） | / | 80# | 80# | 80# | 80# | 95# | 95#
入出力インタフェース | DN15（全モデル）
シール材質 | PTFE（Teflon）（全モデル）
電源 | 220V 50Hz（全モデル）
排出バルブ | デッドスペースのない側方排出バルブ（無死角設計）
床下クリアランス | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
温度センサ材質 | フッ素被覆ステンレス、二重の耐腐食保護
撹拌翼 | クローバー型翼、PTFEコーティングされたステンレス製
寸法 (L×W×H mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
備考 | “D”はジャケット付きガラス反応器、“T”は三層ガラス反応器を示す
仕様 / 技術仕様
ジャケット付きガラス反応器（VGRシリーズ）は、実効容量5 L〜100 Lで提供されます。高ホウケイ酸ガラスPyrex 3.3製のガラス器具、SUS 304製ホルダー、PTFEシールを採用し、ジャケットタイプ（D）と三層タイプ（T）を選択可能です。
使用特性
試薬は二重／三重構造の内槽に収容されます。ジャケット／中間層には冷媒、水、または高温流体を循環させ、材料の加熱・冷却を制御できます。大気圧運転および真空運転に対応し、撹拌速度は可変です。化学、精密化学、バイオ医薬品、新素材合成の実験、パイロット試験、小規模生産に適しています。真空ポンプ、低温循環ポンプ、循環冷却装置、密閉加熱/冷却循環装置との組み込みが可能です。
ガラス発酵槽
特長
- 温度はデジタル設定・表示で高精度かつ操作が容易。
- 高ホウケイ酸ガラス（Pyrex 3.3）により優れた物理化学的性質を確保。
- 広い温度使用範囲（低温−80°C程度；製品説明では最大300°Cを示すが、仕様表は−80°C〜200°Cを記載）。
- 大気圧または真空下での運転が可能（静止状態での真空度は0.095 MPa以下）。
- 撹拌速度はデジタル表示、周波数変換制御により安定した攪拌（50〜500 rpm）。
- 独自の軸シール方式とPTFEコーティング撹拌羽根を採用；軸およびカバーはPTFEシール。
- デッドスペースのない耐腐食性の排出バルブで効率的に排液可能。
- 反応後にジャケット（中間層）を完全に排出可能。
- 実験室・パイロット用途に適した実用的でコンパクトな構造。
仕様
Model | VGR-05D / VGR-05T | VGR-10D / VGR-10T | VGR-20D / VGR-20T | VGR-30D / VGR-30T | VGR-50D / VGR-50T | VGR-80D / VGR-80T | VGR-100D / VGR-100T
実効容量 (L) | 5 | 10 | 20 | 30 | 50 | 80 | 100
ジャケット容量 (L) | 1.5 | 3 | 6 | 10 | 16 | 24 | 30
ジャケット熱交換面積 (m²) | 0.13 | 0.22 | 0.32 | 0.46 | 0.65 | 0.9 | 1.09
コンデンサー熱交換面積 (m²) | 0.12 | 0.2 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5
ガラス材質 | Pyrex 3.3（全モデル）
ホルダー材質 | SUS 304（全モデル）
温度許容範囲 (°C) | -80 ~ 200（仕様表）；特長欄は最大300°Cを示す
動作圧力 (MPa) | 真空または大気圧
モーター出力 (W) | 90 | 90 | 90 | 90 | 140 | 250 | 250
速度調整 | 周波数制御（デジタル）全モデル共通
回転数 | 50 ~ 500（全モデル共通）
撹拌口（フランジ） | 50#（VGR-50まで）｜大容量モデルは60#
センサーポート | 24#（全モデル）
コンデンサー（接続口） | 35# / 50# / 50# / 50# / 50# / 50# / 50#
液体供給口 | 24# / 34# / 34# / 34# / 34# / 34#*2 / 34#*2
定圧じょうご | 29# / 40# / 40# / 40# / 40# / 40# / 40#
固体供給（フランジ） | / | 80# | 80# | 80# | 80# | 95# | 95#
入出力インタフェース | DN15（全モデル）
シール材質 | PTFE（Teflon）（全モデル）
電源 | 220V 50Hz（全モデル）
排出バルブ | デッドスペースのない側方排出バルブ（無死角設計）
床下クリアランス | 400mm / 400mm / 370mm / 360mm / 320mm / 400mm / 350mm
温度センサ材質 | フッ素被覆ステンレス、二重の耐腐食保護
撹拌翼 | クローバー型翼、PTFEコーティングされたステンレス製
寸法 (L×W×H mm) | 460×380×1680 | 460×380×1680 | 520×520×2030 | 520×520×2150 | 570×570×2250 | 670×670×2600 | 670×670×2600
備考 | “D”はジャケット付きガラス反応器、“T”は三層ガラス反応器を示す
仕様 / 技術仕様
- シリーズ / 型名: VGR Series
- 実効容量範囲: 5 L 〜 100 L
- ガラス材質: Pyrex 3.3（高ホウケイ酸ガラス）
- ホルダー材質: SUS 304 ステンレス
- シール: PTFE（テフロン）
- 温度対応: 特長欄は −80°C 〜 300°C を示す（仕様表は −80°C 〜 200°C）
- 圧力: 真空対応または大気圧動作（静止状態での真空度 < 0.095 MPa）
- 攪拌: 周波数変換制御、50–500 rpm、デジタル速度表示
- 電源: 220V 50Hz（標準）
- 構成: ジャケットタイプ（D）および三層タイプ（T）のガラス反応器
