攪拌槽型反応器 VGR-DN series

製薬産業用化学製品産業用

概要
VGR-DNシリーズのジャケット式ガラス反応器は、反応液を収納する内槽と加熱/冷却用のジャケット（外槽）を備えた二重構造のガラス反応器です。内槽は攪拌可能で、ジャケットには冷媒、温水、熱媒体油を循環させて温度管理を行います。密閉型の本反応器は大気圧または減圧で運転でき、攪拌、還流、蒸留を伴うパイロットおよび生産合成に適しています（ファインケミカル、バイオ医薬品、新素材等）。

技術仕様

• ステンレス製移動カラムフレーム、モデルにより4〜6口の多口ガラス蓋を採用。
• 内槽／外槽はG3.3ホウケイ酸ガラス製で化学耐性と熱安定性を確保。
• PTFE継手を備えた合金鋼製機械シールにより作業条件下での高精度シールを実現。
• 高精度な温度測定用Pt100センサ搭載。
• 日本技術のACギヤモータを採用し、高トルクかつ低騒音を実現。モータ出力は機種により異なる。
• 低〜高粘度液の混合に適した二重PTFE撹拌翼を備える。
• 移動式インターフェースを持つPTFE排出バルブにより確実で迅速な排出が可能。
• 真空能力は約0.098 MPa、選択モデルには防爆仕様（Ex-proof）あり。
• 容量は1 L〜200 Lまで、回転速度は小型で最大1400 rpm、標準型は一般に50〜600 rpmなどモデルにより選択可能。

図示

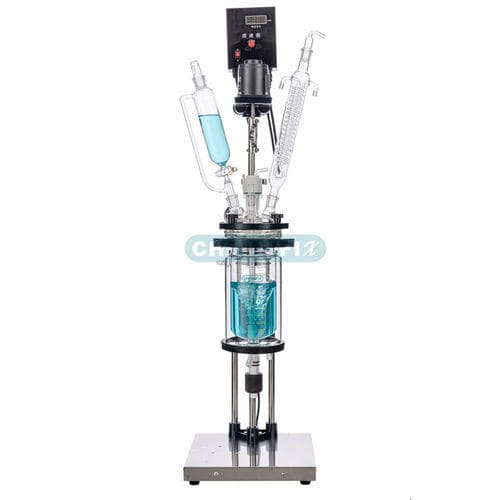

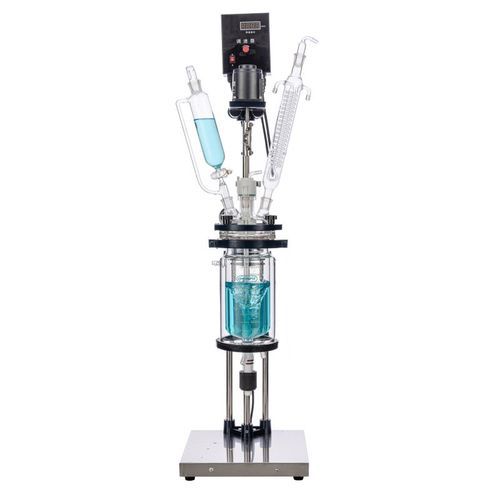

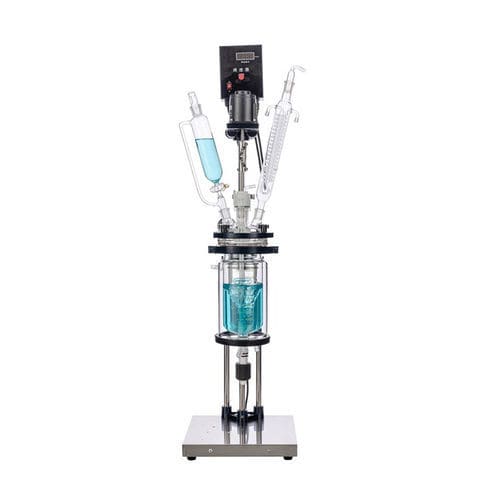

標準型、昇降/回転型、防爆型の各バリエーション、容器アセンブリ、凝縮器、排出バルブ、昇降機構を示す製品画像を複数ご用意しています。

仕様（抜粋）

• ラインナップ例：小型1〜3 L（VGR-1DN、VGR-2DN、VGR-3DN）／標準5〜200 L（VGR-5DN … VGR-200DN）。
• モータ出力域：典型的に40 W（小型）〜750 W（最大／防爆型）。
• 回転速度域：小型50〜1400 rpm、標準／防爆型は通常50〜600 rpm。
• 典型トルク域：約0.27〜11.9 Nm（型式により異なる）；真空度目安 ~0.098 MPa。
• オプション・アクセサリ：還流用凝縮器、液体添加ポート、移動インターフェース、昇降架台、回転/昇降機構、防爆仕様駆動など。
