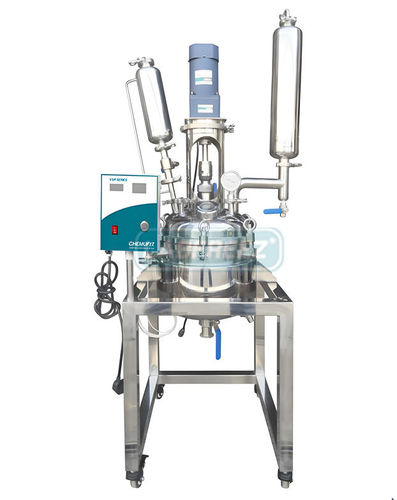

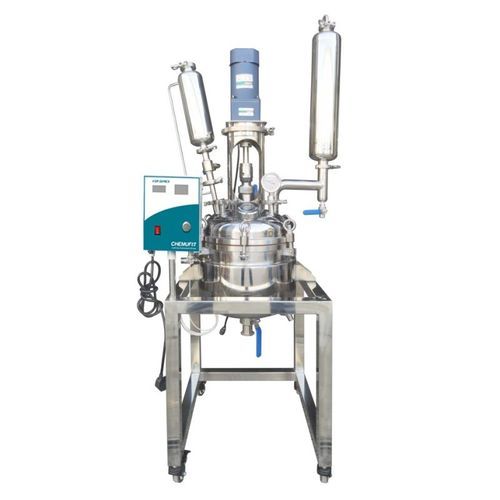

攪拌槽型反応器 VSR series

製薬産業用化学製品産業用

説明
VSR Series の二重ジャケット式ステンレス反応器は、内部の反応槽と外部のジャケットから構成されます。内部槽は攪拌や常圧・減圧での反応に使用され、ジャケットには熱媒体（熱油、温水、冷媒）を循環させて温度制御を行います。

用途

• 微細化学、バイオ医薬品、新規材料合成のパイロットおよび小スケール生産
• 還流、蒸留、温度に敏感な反応
• ジャケットによる精密な加熱/冷却や真空運転が必要な工程

主な特長

• 容量：20 L、50 L、100 Lの選択肢
• 接液部は SUS316L、フレームは SUS304
• インバータ制御による無段階速度調整、AC誘導電動機
• ジャケットは熱油・温水・冷媒の循環が可能で、-120 ℃～260 ℃の運転対応
• 運転圧力範囲：-0.1～0.3 MPa
• ステンレス製ボールバルブによる排出、デッドゾーンを排した取外し可能設計
• 8ポートまたは9ポートの多孔式フタで洗浄や還流・蒸留装置の接続が容易

仕様

• 型式：VSR-20DL、VSR-50DL、VSR-100DL
• 槽容量 (L)：20 / 50 / 100
• ジャケット容量 (L)：約5 / 約15 / 約23.8
• 寸法 (mm)：530×530×1870 / 580×580×2175 / 680×680×2325
• 反応温度：-120 ～ 260 ℃
• 圧力：-0.1 ～ 0.3 MPa
• 攪拌速度 (rpm)：0–460 / 0–460 / 0–180
• 出力 (W)：250 / 250 / 400
• シール：ステンレス＋グラファイト機械シール

オプション・カスタマイズ

• 防爆仕様、電気加熱、全機316L製（別途料金）
• 収集タンク、PTFE塗布、ポートや付属品のカスタム対応
• 温度制御システム、チラー、真空ポンプなどを含むターンキーソリューション
