液体フィルター GVF series

メンブレン真空研究所用

概要

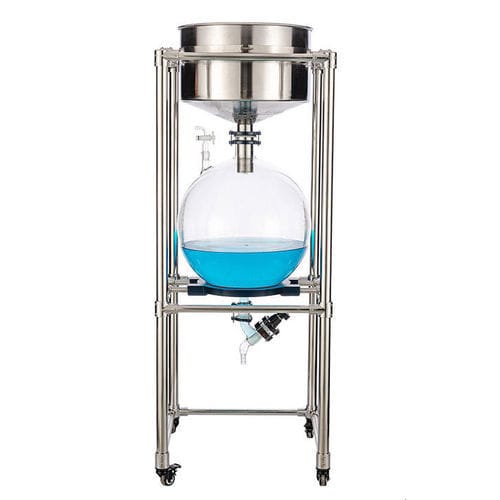

GVFシリーズのガラス真空フィルターは、固液分離、材料の乾燥、不純物除去を行う可搬型ユニットです。濾材（布、メッシュ、膜など）をじょうご上に配置し、ガラス吸引瓶を真空ポンプに接続して濾液を濾材層を通して吸引瓶へ導きます。濾過の目付けは選定する濾材の仕様に依存します。

特長

• 高ホウケイ酸ガラス GG-17 製吸引瓶（熱膨張係数 3.3）
• じょうごは 304 ステンレス製、底部に Ø4 mm 穴を加工
• フレームはアルミ合金とステンレスの組み合わせ構造
• 継手は 304 ステンレス；ガラス排出バルブは PTFE コア採用の機種あり
• ユニバーサルキャスター（ブレーキ付）により装置全体の移動が可能

仕様

• GVF-5L：フラスコ容量 球形 5L；じょうご 300×150 mm；吸引口 Ø80 フランジ；真空接続 24#（OD 12 mm）；排出：Φ45 mm 凸球接続（ガラス＋PTFE）、排出口 Φ20；排出高さ 450 mm；外形 490×490×1500 mm；NW/GW 20/45 kg
• GVF-10L：フラスコ 10L；じょうご 350×220 mm（21L）；吸引口 Ø80；真空 24#（OD 12 mm）；排出：Φ45 mm ガラス+PTFE、排出口 Φ20；高さ 450 mm；外形 500×520×1230 mm；NW/GW 24/50 kg
• GVF-20L：フラスコ 20L；じょうご 350×220 mm（21L）；吸引口 Ø80；真空 24#（OD 12 mm）；排出：Φ45 mm ガラス+PTFE、排出口 Φ20；高さ 450 mm；外形 500×520×1330 mm；NW/GW 27/53 kg
• GVF-30L：フラスコ 30L；じょうご 450×250 mm（39L）；吸引口 Ø80；真空 24#（OD 12 mm）；排出：Φ33 mm ガラス+PTFE、排出口 Φ34；高さ 350 mm；外形 580×600×1530 mm；NW/GW 35/64 kg
• GVF-50L：フラスコ 50L；じょうご 450×250 mm（39L）；吸引口 Ø80；真空 24#（OD 12 mm）；排出：Φ45 mm ガラス+PTFE、排出口 Φ20；高さ 350 mm；外形 580×600×1530 mm；NW/GW 38/67 kg

技術仕様

• ガラス材質：GG-17 高ホウケイ酸ガラス（熱膨張係数 3.3）
• 到達可能真空度：0.098 MPa
• フラスコポート：標準 3 ポート
• 移動性：ブレーキ付ユニバーサルキャスター
• フレーム表面処理：プラスチックまたは PTFE 塗装；本体ブラケット：トレイ
• 用途：研究室および小スケール生産での濾過、固液分離、乾燥、不純物除去
