連続反応器 VGR-N series

製薬産業用プロセス化学製品

概要

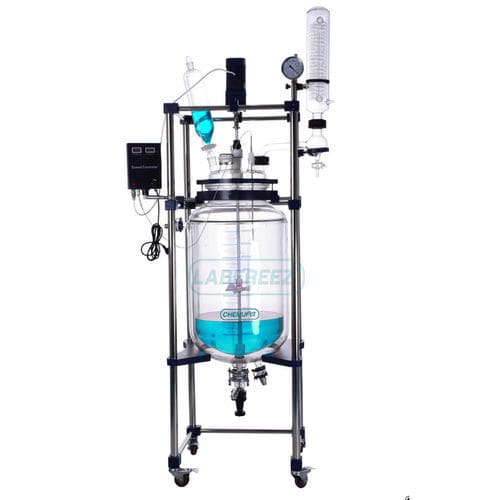

本装置はジャケット付二重構造のガラス反応器として設計されており、内槽は攪拌され、ジャケットで冷媒、温水、熱媒体（熱油）などを循環させて加熱・冷却を行います。密閉された反応器は常圧または低圧での運転が可能で、攪拌、還流、蒸留に対応し、ファインケミカル、バイオ医薬品、新素材のパイロットおよび生産合成に適しています。

技術的特徴

• ステンレス製移動フレーム、複数口の反応フタと還流・投入口、温度測定装置を備えたガラス構成。
• 内外槽はG3.3ホウケイ酸ガラスで、化学的・熱的耐性を確保。
• 合金鋼製機械シールにPTFE継手を採用し、運転中の高精度なシールを実現。
• 高精度のPt100温度センサを装備。
• ACギヤモータ（日本技術）により高トルク・低騒音を実現。
• 低〜高粘度液に対応するPTFE製ダブル撹拌羽根。
• 完全かつ迅速な排出を可能にするPTFE排出バルブ（可動インターフェース）。

標準構成

• ステンレス製移動フレーム
• 多口フタおよび還流コンデンサ
• 投入口およびPt100温度センサ
• 合金鋼製機械シール（PTFE継手）
• ACギヤモータ駆動とPTFE製ダブル撹拌羽根
• PTFE排出バルブ

モデル範囲と主要仕様

• モデル：VGR-1DN〜VGR-200DN、容量は1 L〜200 L。
• 口数：1〜3 Lは4口、5〜200 Lは5〜6口（モデルによる）。
• 回転速度：1〜3 Lは50〜1400 rpm、5〜200 Lは50〜600 rpm。
• モータ出力：モデルにより40 W〜750 W。
• 真空性能：最大0.098 MPaまで対応。
• 寸法、容器径、高さはモデルにより異なる。

技術仕様

• 構造：G3.3ホウケイ酸ガラス二重容器とステンレス製移動フレーム。
• シール：合金鋼製機械シールとPTFE（テフロン）継手。
• 撹拌：ACギヤモータとPTFE製ダブル撹拌羽根；回転数はモデル依存。
• 温度制御：ジャケット循環による加熱/冷却；Pt100温度プローブ。
• 真空：指定の真空度まで低圧運転が可能。
• 排出：可動インターフェース付きPTFE排出バルブにより効率的な排出。
• 対応容量：VGRシリーズで1 L〜200 Lをラインナップ。
