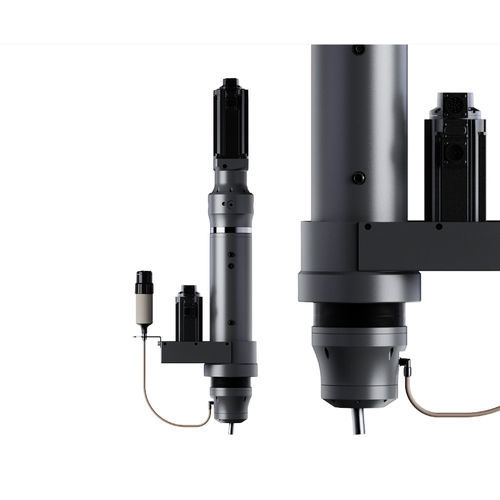

電動鋲打機 SER

オービタル垂直方向サーボドライブ

概要
SERサーボリベッティングシステムは、自社開発のクローズドループモーションコントロールを備えた高精度の径方向および軌道リベット締結システムです。変位精度±0.01 mm、1%の力フィードバック、スプリングバック補償により、自動車、次世代エネルギー、電子機器などの安全性が重要な組立に対応します.

主な特徴と利点

• ソフトアプローチ：1%のリアルタイム力フィードバックによる段階的なリベット締め込みで材料のひび割れを防止します。
• 自動接触点検出：圧力に基づく基準検出でリベット深さを制御し、部品高さのばらつきを補正します。
• スプリングバック補償：目標位置または目標力で保持圧を維持し、材料のスプリングバックをリアルタイムで相殺します。
• 高精度クローズドループ制御：超高速応答と大量データ保存により工程のトレーサビリティを実現します。

性能

• 変位精度：±0.01 mm
• 最大耐力：50 kN
• 最大速度：1500 rpm

適用分野

• 車体・車両部品
• 電気自動車用バッテリーアセンブリ
• 民生用・産業用電子機器
• 家電製品

技術仕様

• モデル/シリーズ：SER
• 動作モード：径方向および軌道リベット締結
• 制御：自社開発のクローズドループモーションコントロール、マルチモード制御
• 精度：変位精度±0.01 mm
• 耐力：最大50 kN
• 速度：最大1500 rpm
• 力フィードバック：段階的な締め込みのための1%リアルタイム力フィードバック
• 基準検出：深さ制御のための圧力ベースの接触点検出
• スプリングバック補償：目標位置または目標力での一定保持圧
• データ：プロセス監視とトレーサビリティのための大量データ保存
• 対象業界：自動車、次世代エネルギー、電子機器、セーフティクリティカルな組立
