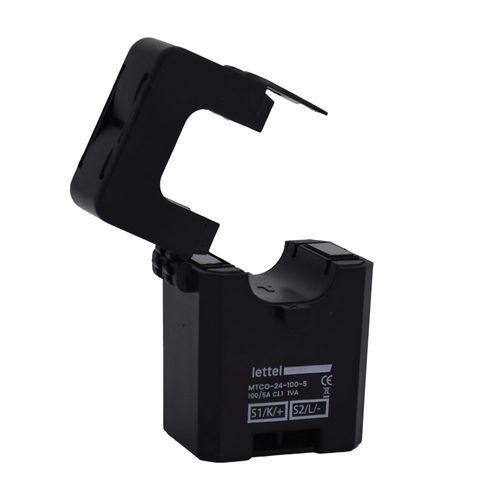

変流器 MTCO-24

電源乾式オープン

説明
開閉式電流変成器 MTCO は、高精度な計測機能と現場での容易な取り付け性を両立します。計測・検針用途向けに設計されており、開閉可能なコアにより電力導体を切断せずに設置できます。

主な特長

• 一次電流範囲：モデルにより 100 A〜300 A
• 二次電流：5 A
• 精度：クラス 1
• 導体最大径：Ø 24 mm まで対応
• 外形寸法：H 75 × W 53 × D 41.4 mm
• ケーブルタイ（結束バンド）による導体取付

利点

• 施工性：コア開閉式により電源ケーブルを切断せずに後付け可能
• 固定：ケーブルタイで導体に固定し安定配置が可能
• 安全性：端子カバーにより誤接触を防止

規格・認証

• 適合性：CE、RoHS、REACH
• 適用規格：EN61869-1:2009、EN61689-2:2012

利用可能なバリエーション

• 標準一次電流：100 A、200 A、300 A
• その他の一次電流は別注対応
• 二次出力/オプション：5 A（標準）、その他出力（1 A、mA/mV 出力）やケーブル長のカスタム対応
• 精度クラスのカスタマイズ対応（例：0.5 %）

関連製品

• 5 A 入力対応の電力量計・計測ユニット
• 計測データ統合用の通信モジュール・ゲートウェイ
• ロゴスキーコイルおよび取付けアクセサリ

バリエーション / 注文コード（抜粋）
コード | TC 種類 | 一次電流 | 在庫状況
MTCO-24-100-5 | 開閉式 | 100 A | in stock
MTCO-24-200-5 | 開閉式 | 200 A | in stock
MTCO-24-300-5 | 開閉式 | 300 A | in stock

仕様 / 技術仕様

• 一次レンジ：100 A、200 A、300 A（品番により異なる）
• 二次電流：5 A（標準）
• 精度：クラス 1（標準）
• コア開口（Ø）：24 mm
• 寸法：H 75 mm × W 53 mm × D 41.4 mm
• 取り付け：開閉式コア + ケーブルタイ
• 安全：端子カバー
• 適合：CE、RoHS、REACH
• 規格：EN61869-1:2009、EN61689-2:2012
• 提供可能な技術資料：MTCO 製品概要、総合カタログ、製品取扱説明書（PDF）
