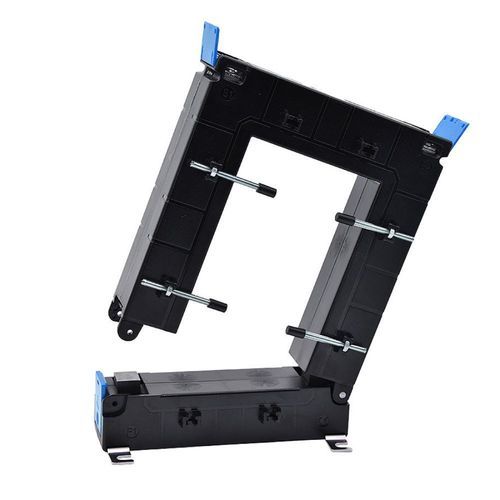

変流器 MTCO-17285 series

電源電流乾式

説明
分割型（開閉式）電流変成器。高電力用の配電盤やキャビネットへ、測定回路を切断せずに容易に組み込めるよう設計されています。MTCOシリーズは測定精度と現場での取り付けのしやすさを両立します。

主な特長

• 一次電流：モデルにより3200〜5000 A
• 二次電流：5 A（標準）
• 精度：クラス0.5
• 開口：172 × 85 mm のバスバー対応
• 筐体寸法：H245 × W195 × D77 mm
• 取り付け：導体上（分割トロイダルコア）
• 開閉機構：プッシュボタン式、ロックねじで固定
• 端子カバーは封印可能で安全性向上

利点

• 分割コアにより、電力ケーブルを切断せずに設置可能
• 端子カバーやロックねじなど安全性を考慮した構造

規格・適合

• 適合：CE、RoHS、REACh
• 適用規格：IEC61869-1 & 2、IEC60044-1、BS 3938、IS 2705-1、-2、-3

利用可能なバリエーション
MTCO-17285シリーズは一次電流3200〜5000 Aのラインナップがあります。

バリエーション表
注文コード | TCタイプ | 一次電流 | 在庫状況
MTCO-17285-3200-5 | 分割型 | 3200 A | instock
MTCO-17285-4000-5 | 分割型 | 4000 A | instock
MTCO-17285-5000-5 | 分割型 | 5000 A | instock

関連製品 / 互換性

• 5 A入力を受け入れる電力計や計測ユニット
• 5 A入力を持つエネルギーメーターや計測盤との組み合わせが可能

技術資料
MTCOシリーズのデータシートおよび取扱説明書を提供（MTCO製品概要、MTCO-17285完全マニュアル）。

技術仕様

• 一次電流レンジ：3200 A、4000 A、5000 A
• 標準二次電流：5 A（オプション：1 A、mV、mA 等、バリエーションにより対応）
• 精度：クラス0.5
• 内部開口：172 × 85 mm（バスバー用）
• 筐体：H245 × W195 × D77 mm
• 開閉機構：分割トロイダルコア、プッシュボタン、ロックねじ
• 安全付属品：封印可能な端子カバー
• 適合：CE、RoHS、REACh
• 規格：IEC61869-1/2、IEC60044-1、BS 3938、IS 2705-1/2/3
