変流器 MTCF-100100V series

乾式AC

説明

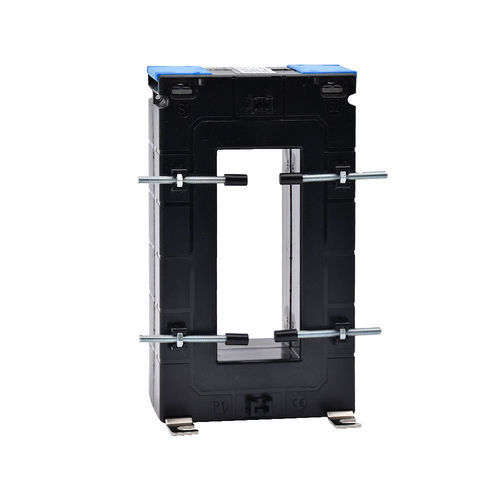

MTCFシリーズの閉型電流変成器は、測定精度と容易な統合性を兼ね備えています。導体バーの電流測定用に設計され、特定の矩形開口と標準化された二次出力を備えています。

特長

• 電気特性：モデルにより一次電流1000 A、1500 A、または2000 Aの閉型電流変成器。二次側5 A。
• 機械的特性：母線用開口103×41 mm。筐体寸法：H170 × W99 × D67 mm。表面取付けまたは導体上取付け。端子カバーは封印可能。
• 精度：クラス0.5。
• ドキュメント：MTCFシリーズの技術資料（シリーズブロシュア、製品マニュアル、総合カタログ）が利用可能。

利点

• 統合性：母線の電流測定に適した矩形開口。
• 安全性：不正な操作を防ぐ封印可能な端子カバー。

規格および認証

• 適合：CE、RoHS、REACH。
• 適用規格：IEC 61869-1 & 2、IEC 60044-1、BS 3938、IS 2705-1,2 & 3。

対応バリエーション

• 一次電流：その他の値は要求により対応可能。
• 二次電流：1 A仕様のバリエーションあり。
• 精度クラス：0.2 – 0.2S – 0.5S（要求により対応可能）。

バリエーションおよび注文コード
注文コード | TC種類 | 一次電流 | 在庫状況
MTCF-100100V-1000-5 | 閉型 | 1000 A | in stock
MTCF-100100V-1500-5 | 閉型 | 1500 A | in stock
MTCF-100100V-2000-5 | 閉型 | 2000 A | out of stock

ダウンロード

• MTCFシリーズ紹介（pdf, 0.72 MB）
• 総合カタログ（pdf, 33.71 MB）
• 製品マニュアル（pdf, 0.67 MB）

関連製品

• MAE-1（埋め込み型計測ユニット – Modbusおよびリレー出力）
• ANT868-S（ホイップアンテナ、SMAコネクタ）
• MTCR-36-600-MEP（Rogowskiセンサーセット 600 A Ø36 mm）
• MTCR-100-1000（フレキシブルRogowskiコイル 1000 A Ø100 mm）
• MCT2-163M（MID認証 単相メーター）
• MSC-TCR（Enerclip Rogowski TC、複数モデル）

技術仕様

• モデル：MTCFシリーズ（例：MTCF-100100V）
• 一次電流：1000 A、1500 A、2000 A（バリエーションあり）
• 二次電流：5 A（1 Aバージョンあり）
• 母線用開口：103 × 41 mm
• 筐体寸法：H 170 mm × W 99 mm × D 67 mm
• 取付け：表面または導体上
• 端子カバー：封印可能
• 標準精度クラス：0.5（他のクラス：0.2; 0.2S; 0.5S）
• 適合：CE、RoHS、REACH
• 規格：IEC 61869-1 & 2、IEC 60044-1、BS 3938、IS 2705-1/2/3
• 主な注文コード：MTCF-100100V-1000-5、MTCF-100100V-1500-5、MTCF-100100V-2000-5
• 入手可能な文書：MTCFブロシュア、総合カタログ、製品マニュアル（PDF）
