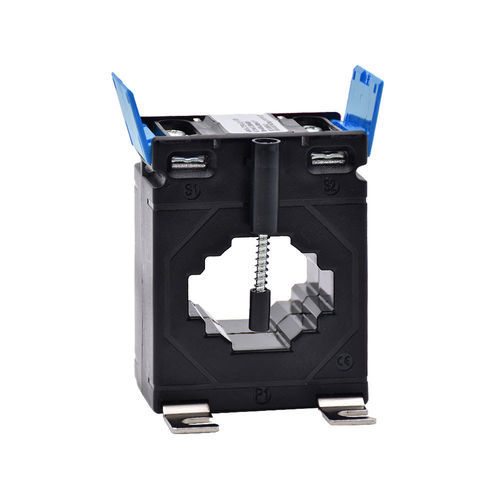

変流器 MTCF-624040 series

乾式オーダーメイド精密

概要
密閉型電流変成器 400〜800/5A — 開口 Ø31、11×40.5、21×31、31×16 mm。

製品概要
MTCF-624040 シリーズの密閉型電流変成器は、計測・課金用途向けに測定精度とコンパクトな設置性を両立します。精度クラス0.5を備え、ケーブルや母線の形状に合わせた複数の開口を提供します。

特長

• 電気的: 機種により一次電流 400 A、500 A、600 A、800 A。二次: 5 A。精度クラス: 0.5。
• 物理的: ケーブル用 Ø31 mm、母線用 11×40.5 mm、21×31 mm、31×16 mm の開口。外形寸法: H78 × W62 × D40 mm。表面取り付け、導体上取り付け、専用ベースでDINレール取り付け対応（ベースは別売）。端子カバーは封印可能。
• 精度: クラス0.5は課金用途に適合。
• 製品資料（データシート）あり。

利点

• 設置性: 小型で配電盤への組み込みが容易。
• 安全性: 端子の封印可能カバーにより感電リスクや改ざんを抑制。

規格・認証

• 適合: CE、RoHS、REACh。
• 適用基準: IEC 61869-1 & 2、IEC 60044-1、BS 3938、IS 2705-1/2/3。

対応バリエーション

• 一次電流: 要求により他の定格対応可能（参照により 400 A、500 A、600 A、800 A のモデルあり）。
• 二次電流: 構成により 1 A 対応可（要問合せ）。

付属品

• DINレール用ベース（専用ベース MTCF-6274-DIN）は別売。
• 封印可能な端子カバー内蔵。

関連製品／互換性

• 5 A 入力を持つ電力量計や計測ユニットとの組み合わせを想定。
• 記録・課金用途向けに 5 A 入力を持つ計測機器と互換性あり。

バリエーションと注文コード（表）
注文コード | CT 種類 | 一次電流 | 在庫状況
MTCF-624040-400-5 | 密閉 | 400 A | instock
MTCF-624040-500-5 | 密閉 | 500 A | instock
MTCF-624040-600-5 | 密閉 | 600 A | instock
MTCF-624040-800-5 | 密閉 | 800 A | instock

仕様 / 技術仕様

• 型番: MTCF-624040 (MTCF シリーズ)
• 一次電流: 400 A / 500 A / 600 A / 800 A（バリエーションにより）
• 二次電流: 5 A（標準）
• 精度クラス: 0.5
• 対応開口: Ø31 mm；11×40.5 mm；21×31 mm；31×16 mm
• 外形寸法: H 78 mm × W 62 mm × D 40 mm
• 取り付け: 表面、導体上、または DIN レール（ベース MTCF-6274-DIN 使用）
• 封印可能な端子カバー
• 適合: CE、RoHS、REACh
• 基準: IEC 61869-1 & 2、IEC 60044-1、BS3938、IS2705-1/2/3
