DINレール上端子台 DTB-1E150x series

パネル取り付けねじ接続式パワー

概要
1極・2ケーブル用の大電流接続端子ブロック。35～150 mm²の大断面導体（銅またはアルミニウム）に対応。最大電流：320 A（Cu）/ 290 A（Al）。EN60947-7-1準拠。接触最適化のため導電グリース付属。

電気的特性

• 最大電流：320 A（Cu）/ 290 A（Al）
• 対応導体：銅（Cu）またはアルミ（Al）
• 適合断面範囲：35–150 mm²
• 締付：六角ソケットねじ
• 締付トルク：
  • 20 Nm（35–95 mm²）
  • 30 Nm（120–150 mm²）
• 定格電圧：1000 V AC / 1500 V DC
• 導電グリース：付属
• 規格：EN60947-7-1準拠

物理的特性

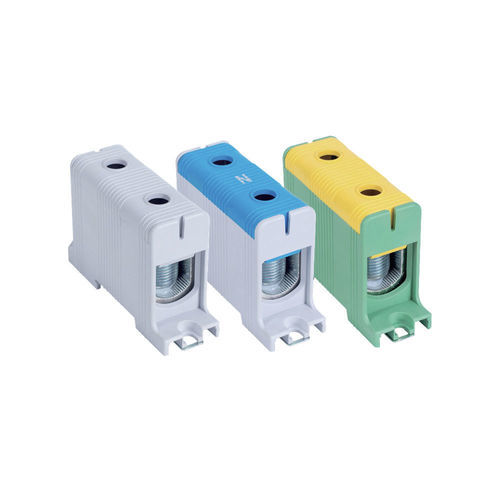

• ハウジング：PA66 V0 難燃、着脱可能なカバー、機能識別用に3色展開（ライトグレー／ライトグレー＋ブルー／緑＋黄）
• 導体本体：スズめっきアルミニウム
• 取付：DINレールまたは露出取付
• 極数：1
• ケーブル数：1ブロックあたり2本
• 保護等級：IP20

梱包

• 単品販売
• ボックス：5個
• カートン：140個

機能
非常に大きな断面の導体接続向けに設計されており、銅・アルミケーブル間の確実な電気接触と高荷重下での優れた機械的保持力を確保します。

用途

• 大型配電設備（主幹盤）
• 産業用電力盤
• 主供給線、主要接続、および大電流分配

使用上の注意

• ケーブル選定：35–150 mm²、銅またはアルミ
• 圧着スリーブ：柔軟導体には均一な接触を確保するため必須
• 締付：導体断面に応じて20–30 Nmを適用
• 取付：キャビネット構成に応じてDINレールまたは露出取付で固定
• 識別：位相、ニュートラル、アースの識別にハウジング色を使用
• メンテナンス：定期的に締付と接点の清浄度を点検

バリエーションと注文コード

• DTB-1E150 — Cu：320 A / Al：290 A — Cu/Al：35–150 mm² — 色：ライトグレー — in stock
• DTB-1E150B — Cu：320 A / Al：290 A — Cu/Al：35–150 mm² — 色：ライトグレー / ブルー — in stock
• DTB-1E150D — Cu：320 A / Al：290 A — Cu/Al：35–150 mm² — 色：グリーン / イエロー — in stock

技術仕様

• 最大電流：320 A（Cu）/ 290 A（Al）
• 導体断面：35–150 mm²
• 定格電圧：1000 V AC / 1500 V DC
• 導体本体：スズめっきアルミニウム
• ハウジング：PA66 V0、着脱可能なカバー
• 締付：六角ソケットねじ、断面により20–30 Nm
• 取付：DINレールまたは露出取付
• 保護等級：IP20
