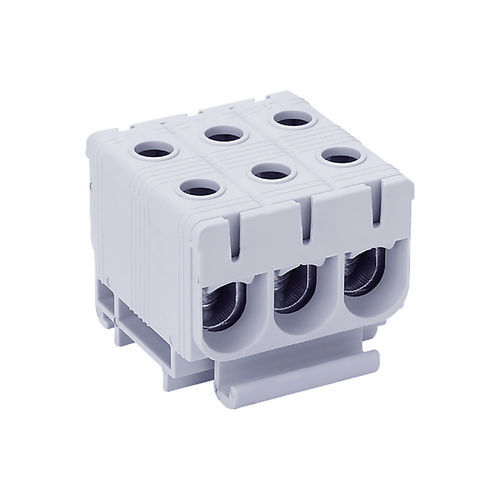

DINレール上端子台 DTB-X3E35パネル取り付けねじ接続式絶縁
お気に入りに追加する
商品比較に追加する
特徴
- 設置
- DINレール上, パネル取り付け
- 接続
- ねじ接続式
- その他の特徴
- 銅製, 絶縁, 三相
- 機能
- 3極
- 断面
最大: 35 mm²
(0.05 in²)最少: 2.5 mm²
(0 in²)- 電流
最大: 135 A
最少: 120 A
- 定格電圧
1,000 V, 1,500 V
詳細
製品概要
電気的特性
物理的特性
機能と用途
使用上の注意
梱包
仕様/技術データ
- 三相3極結線ブロック。銅またはアルミ導体向けに設計され、L1 / L2 / L3の3相配電を集約します。対応断面積は2.5～35 mm²です。
電気的特性
- 最大電流：135 A（銅）／120 A（アルミニウム）。
- 接続：銅（Cu）またはアルミ（Al）導体に対応。
- 対応断面範囲：2.5～35 mm²、推奨締付トルク：
- 2.5～16 mm²：トルク 3 Nm
- 25～35 mm²：トルク 6 Nm
- 定格電圧：1000 V AC / 1500 V DC。
- 導電グリース付属により最適な接触を確保。
- 規格：EN60947-7-1 準拠。
物理的特性
- ハウジング：PA66 自己消火 V0、着脱可能なカバー。
- 導体本体：スズめっきアルミニウム。
- 取付：DINレールまたは露出取付（表面取付）。
- 極数：3（入力 L1 / L2 / L3）。
- 極ごとの出力数：2。
- 保護等級：IP20。
機能と用途
- 3相間でコンパクトかつ均等に電力を配分でき、中間接続の数を減らして設置の信頼性を向上させます。
- 典型的な用途：三相制御盤、産業用配電盤、商業施設の三相供給が必要な設備。
使用上の注意
- ケーブル選定：2.5～35 mm²の適切な断面を持つ銅またはアルミを使用してください。
- スリーブ：柔軟ケーブルには端子スリーブ（フェルール）の使用を推奨します。
- 締付：断面に応じて推奨トルク（3～6 Nm）を適用し、確実な接続を確保してください。
- 取付：盤の構造に応じてDINレールまたは表面取付で固定してください。
- 配線の整理：最適なバランスのために3極に導体を適切に分配してください。
- 識別：運用・保守を容易にするためにL1、L2、L3を明確に表示してください。
- 保守：締付状態および接点の清浄度を定期的に確認してください。
梱包
- 単品販売。
- ボックス：6個。
- カートン：198個。
仕様/技術データ
- 型番：DTB-X3E35
- 最大電流：135 A（Cu）／120 A（Al）
- 対応断面：2.5～35 mm²
- 締付トルク：2.5–16 mm² = 3 Nm；25–35 mm² = 6 Nm
- 定格電圧：1000 V AC / 1500 V DC
- 材質：ハウジング PA66 V0；導体本体 スズめっきアルミ
- 取付：DINレールまたは表面取付
- 極数：3
- 極ごとの出力数：2
- 保護等級：IP20
- 規格：EN60947-7-1
- 付属品：導電グリース同梱
