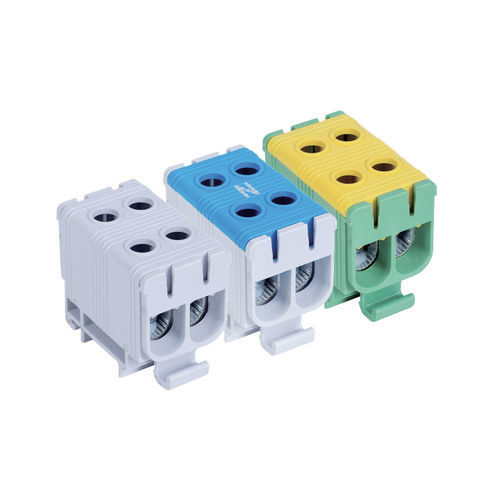

DINレール上端子台 DTB-2E50x series

パネル取り付けねじ接続式パワー

説明
1極端子台 DTB-2E50 は、最大50 mm²までの銅およびアルミニウム導体の接続用に設計されています。配電盤や産業設備における中容量電力分配に対応する高い電流容量を備えます。

特長

• 電気的仕様：
  • 最大電流：160 A（銅）/ 145 A（アルミ）
  • 対応導体：銅（Cu）およびアルミ（Al）
  • 断面範囲：銅 2.5–50 mm²；アルミ 6–50 mm²
  • 締付トルク（導体別）：2.5–4 mm² → 4 Nm；6–50 mm² → 12 Nm
  • 定格電圧：1000 V AC / 1500 V DC
  • 導電グリース：接触最適化のため同梱
  • 規格：EN60947-7-1 準拠
• 機械的仕様：
  • ハウジング：PA66 難燃 V0、着脱可能カバー
  • 機能別色表示：ライトグレー（相/一般）、ライトグレー＋ブルー（中性 N）、緑／黄（接地 PE）
  • 導体コア：スズめっきアルミニウム
  • 取付：DINレールまたは露出（平付け）取付
  • 極数：1
  • ケーブル数：ブロックあたり4本
  • 保護等級：IP20
• 梱包：
  • 個別販売
  • ボックス：14個入り
  • カートン：308個入り

機能と用途

• 機能：複数の回路を1点で接続し、機械的な保持力と銅・アルミ間の最適な導電性を確保します。
• 用途：中継分配盤、産業および業務用設備での中容量電力回路の信頼ある分配。
• 使用上の注意：銅・アルミの断面範囲を守る、軟らかい導体には端子スリーブを使用する、指定の締付トルクを適用する、DINレールまたは露出取付で設置する、回路識別に色分けを使用する。締付状態と接点の清浄度を定期的に確認してください。

バリエーションと注文コード
注文コード | 主電流 | ケーブル断面 | 色 | 在庫状況
DTB-2E50 | Cu：160 A / Al：145 A | Cu：2.5–50 mm² / Al：6–50 mm² | ライトグレー | instock
DTB-2E50B | Cu：160 A / Al：145 A | Cu：2.5–50 mm² / Al：6–50 mm² | ライトグレー / ブルー | instock
DTB-2E50D | Cu：160 A / Al：145 A | Cu：2.5–50 mm² / Al：6–50 mm² | 緑 / 黄 | instock

利用可能なドキュメント
端子ブロックの製品群データシート（技術資料、PDF）が製品ダウンロード領域で入手可能です。

仕様 / 技術データ

• 電流：160 A（Cu）/ 145 A（Al）
• 対応接続：銅 2.5–50 mm²；アルミ 6–50 mm²
• 締付トルク：2.5–4 mm² = 4 Nm；6–50 mm² = 12 Nm
• 定格電圧：1000 V AC / 1500 V DC
• 材料：ハウジング PA66 V0；導体コア スズめっきアルミニウム
• 取付：DINレールまたは露出取付
• 極数：1；ケーブル数：4
• 保護等級：IP20
• 規格：EN60947-7-1
