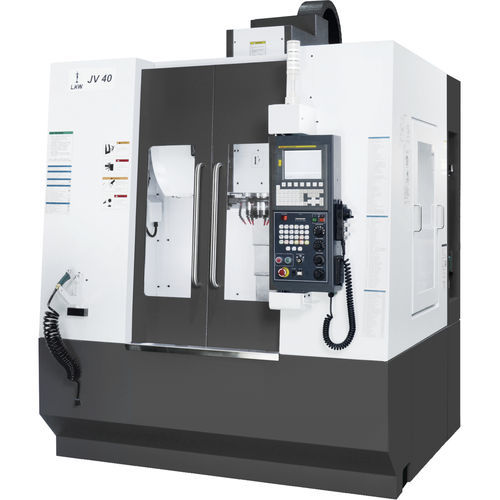

3軸マシニングセンタ JV 40縦型BT 4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 20ツール
- 関連機能
- 切断
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
450 mm
(17.72 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
5.5 kW, 7.5 kW
(7.48 hp, 10.2 hp)- X軸の移動速度
48,000 mm/min
(31.5 in/s)- Y軸の移動速度
48,000 mm/min
(31.5 in/s)- 最大テーブル積載量
250 kg
(551 lb)- 最大ツール重量
8 kg
(17.6 lb)- 繰返し精度
0.003 mm
(0.00012 in)- ツール交換時間
3 s
- 総重量
2,600 kg
(5,732.02 lb)- 全長
1,850 mm
(72.8 in)- 全幅
2,350 mm
(92.5 in)- 全高
2,780 mm
(109.4 in)
詳細
移動量
主軸端からテーブル上面までの距離 - mm - 200-650
テーブル
テーブルサイズ - mm - 600 x 350
Tスロットサイズ x ピッチ - 個数 x mm x mm - 3 x 14 x 125
スピンドル
最大スピンドル最大トルク（連続 / 間） - Nm - 32.3/58.7
フィードシステム
切削送り速度 - m/min - 10
ボールネジ径×ピッチ - mm - ∅ 25x 16
オートツールチェンジャー
ツール数 - nos - 20
最大工具径（隣接工具との比較） - mm - 80
最大工具径(隣接工具なし) - mm - 125
精度
位置決め精度 (X/Y/Z) - 軸 - mm - ±0.010
CNCシステム
コントローラ - タイプ - 三菱/シーメンス/ファナック
---
