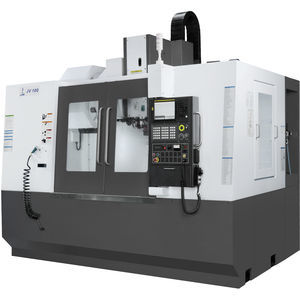

3軸マシニングセンタ JV 105縦型ロータリーテーブルBT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ロータリーテーブル
- スピンドル
- BT 40
- 応用
- 切断機用
- X軸移動距離
1,020 mm
(40 in)- Y軸移動距離
660 mm
(26 in)- Z軸移動距離
600 mm
(24 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- 最大テーブル積載量
250 kg
(551 lb)- 最大ツール重量
8 kg
(17.6 lb)- 繰返し精度
0.003 mm
(0 in)- ツール交換時間
3.5 s
- 全長
5,000 mm
(196.9 in)- 全幅
3,775 mm
(148.6 in)- 全高
3,250 mm
(128 in)
詳細
移動量
主軸端からテーブル上面までの距離 - mm - 150-750
テーブル/ロータリパレット
パレットサイズ - mm - 850 x 500
パレット枚数 - 2枚
パレット交換 - タイプ - 油圧式ロータリー
T-スロット サイズ x ピッチ - 個数 x mm x mm - 5 x 18 x 100
パレット交換時間 - 秒 - 14
最大荷重パレット荷重 - kgs - 250 / パレット
スピンドル
最大トルクスピンドルの最大トルク（連続 / 間） - Nm - 52.5/95.5
フィードシステム
切削送り速度 - m/min - 10
ボールネジ径×ピッチ (X軸) - mm - ∅ 32 x 12
(Y & Z軸) - mm - ∅ 40 x 12
オートツールチェンジャー
ツール数 / ツール選択 - nos - 20
最大工具径（隣接工具との比較） - mm - 80
最大工具径（隣接工具なし） - mm - 125
最大工具長 - mm - 250
精度
位置決め精度 (X/Y/Z) - 軸 - mm - ±0.010
CNCシステム
コントローラ - タイプ - 三菱/シーメンス/ファナック
---
