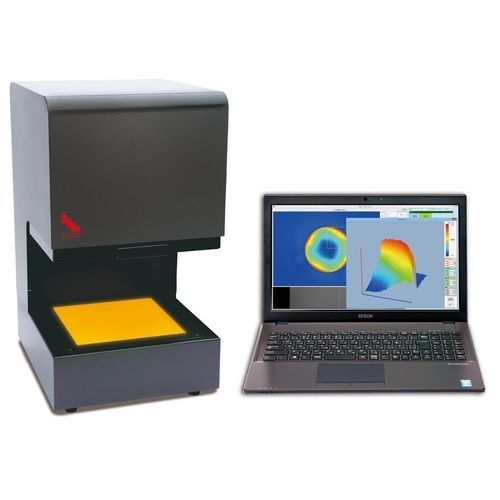

光学式偏光計 LSM-9100WNIR Ver.2

自動デジタル

製品概要
着色樹脂製品のひずみ2D分布を⌀100 mmまで数分で評価します。Fully Automatic Strain Eye LSM-9100WNIR VER.2はNIR 3波長線偏光法を採用し、内蔵カメラで測定情報を取得して自動評価を行います。測定中にオペレーターの判定は不要です。

主な特長

• 全自動測定：試料を置いて測定を開始するだけで、内蔵カメラが結果を取得し、作業負荷と測定誤差を低減します。
• 従来のポラリスコープでは測定が困難な着色樹脂製品のひずみ、残留応力、クラックの検査が可能です。
• ソフトウェア解析機能：2D分布図の断面グラフ、任意領域のヒストグラム、2D分布図の3D表示、測定結果のCSV保存、解析用画像保存など。
• 長寿命で省電力の高輝度LED光源を採用し、保守とランニングコストを低減します。

仕様
検査方式：NIR 3波長線偏光法
測定範囲（約）：100～5,000 nm
測定波長：900～1,200 nm
測定面積径：⌀100 mm
試料設置スペース（高さ最大）：160 mm
有効画素数：550×550
外形寸法（W×D×H）：300×353×540 mm
質量：22 kg
その他：光源：高輝度LED；電源：AC100～240V 50/60Hz、DC入力24V 1.6A；構成品：本体、PC、ケーブル；付属品：本体カバー；対応OS：Windows 10（64bit）日本語／英語

技術仕様

• モデル名：Fully Automatic Strain Eye LSM-9100WNIR VER.2
• 検査方式：NIR 3波長線偏光法
• 測定範囲（約）：100～5,000 nm
• 測定波長：900～1,200 nm
• 測定領域直径：100 mm
• 試料最大高さ（設置スペース）：160 mm
• イメージセンサ有効画素数：550 × 550
• 外形寸法（W×D×H）：300 × 353 × 540 mm
• 質量：22 kg
• 光源：高輝度LED（長寿命、省電力）
• 電源：AC 100–240 V 50/60 Hz；DC入力24 V 1.6 A
• 付属品：本体、PC、ケーブル；付属品：本体カバー
• 対応OS：Windows 10（64bit）、日本語および英語
