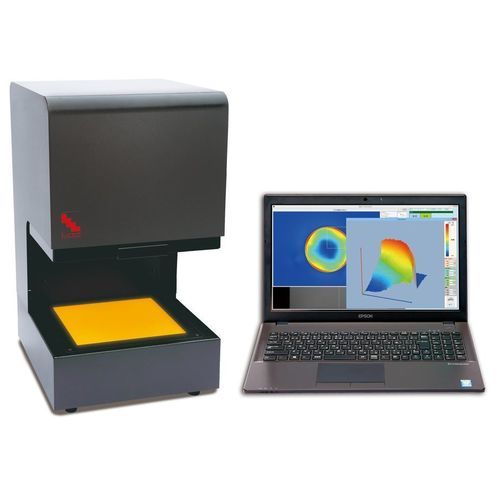

光学式偏光器 LSM-9002LE

自動デジタル単一波長

概要
Fullauto StrainEye LSM-9002LEは、二色性や歪みのある透明体の位相差（retardation）と遅軸方向を2次元で自動測定する全自動ポラリメトリ測定システムです。内蔵CCDが測定領域全体を撮像し、各ピクセルごとに位相差と遅軸方向を算出して、客観的で再現性のあるマップをモニターに即座に表示します。従来のSenarmont法のような手動による解析子回転や目視判定を必要とする工程は不要です。

主な特長と利点

• 全自動測定：円偏光板上に試料を置き、解析子の手動回転なしで測定開始が可能。
• 測定領域205×205 mm（有効1100×1100ピクセル）にわたるピクセル解像度での位相差および遅軸方向のマッピング。
• 視覚的なSenarmont法や半自動装置に見られる操作者依存の輝度・判定のばらつきを除去。
• 大型ステージ（205×205 mm）で大型試料や複数の小片を並べて測定可能。
• PC接続により測定データや画像の保存・出力が可能。Windows 11 Pro（64-bit）対応。
• 高輝度スーパーリュミネッセントLED光源により長寿命・低消費電力を実現。

用途

• ガラス、プラスチック、光学部品の応力・ひずみ解析。
• ポリマー薄膜、積層材料、接着剤の品質管理。
• ディスプレイ、基板、透明部品のR&Dおよび製造ラインでの検査。

仕様

• 型式：LSM-9002LE
• 外形寸法：W300 × D353 × H540 mm
• 質量：19 kg
• 円偏光板サイズ／測定領域：W205 × D205 mm
• 試料配置空間高さ：0–130 mm
• 検査波長／方式：590 nm
• 再現精度：σ = 1 nm
• 測定領域サイズ：205 × 205 mm
• 有効画素数：1100 × 1100
• 光源：高輝度スーパーリュミネッセントLED
• 電源：AC100–240V 50/60Hz；DC入力 24V 1.6A
• 構成品：本体、PC、ケーブル
• 付属品：AC/DCアダプタ、本体カバー
• 対応OS：Windows 11 Pro（64-bit） Japanese / English
• 備考：Fullauto StrainEye製品群のデモ動画がメーカーより提供されています。
