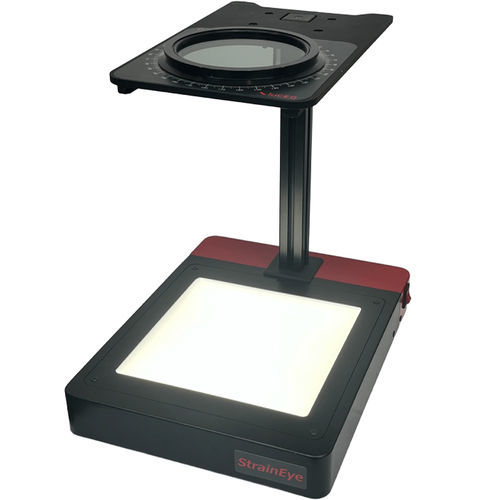

光学式偏光器 LSM-2200LE

コンパクト

概要
試料台の平面内で透明ガラスまたは透明プラスチック製の観察物を回転させても、フォトエラスティック像に現れるひずみ分布パターンは変化しません。LSM-2200LEはコンパクト設計で、ハロゲンランプ、レンズ、プリズムなど比較的小型の製品・部品の検査に適しています。観察対象は指で保持したまま簡単に検査できます。解析器が傾斜した状態で配置されているため、座ったまま継続して使用でき、全品検査を行う検査部門の作業効率向上に寄与します。

用途
ハロゲンランプ、光学レンズ、プリズムなどの小型製品・部品の検査に適しており、手持ち検査や作業台での目視検査に使用できます。

仕様

• 外形寸法：W180×D245×H264mm
• 質量：3.4 kg
• 検査方式：円偏光法（Circularly Polarized Light Method）
• 観察範囲 – 解析器 有効径：φ84 mm
• 観察範囲 – 偏光板 有効寸法：W120×D120 mm
• 光源：LED 白色 3000K
• 電源：AC100–240V
